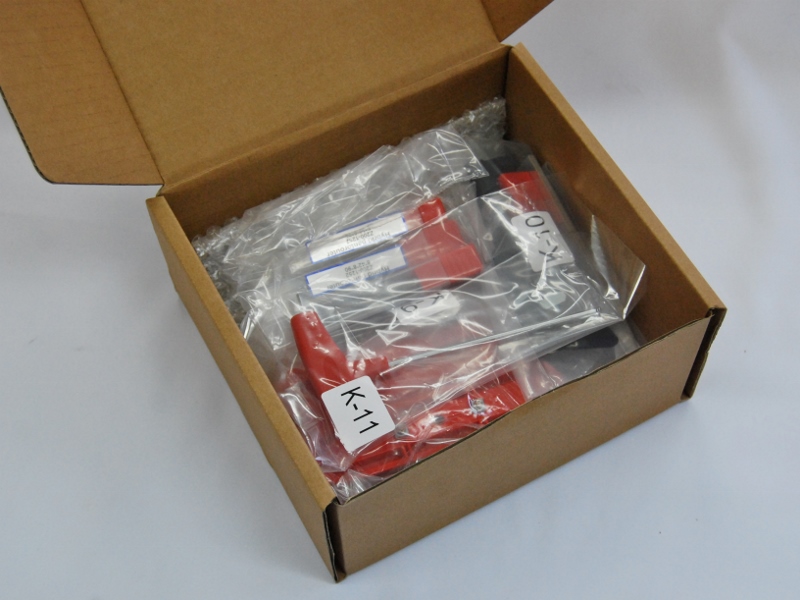

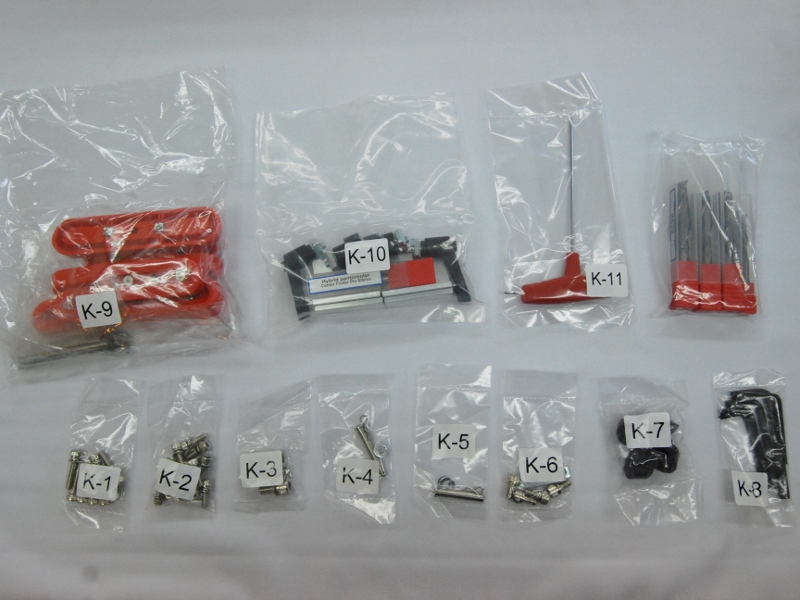

「Kits」箱に入っているパーツ類です。

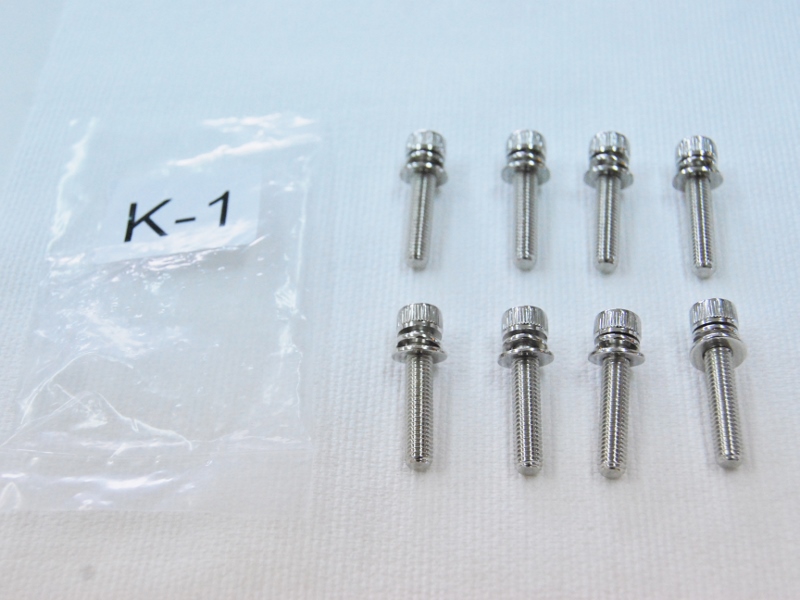

■「K-1」
・ビスM5×長さ25mm　８本

テンプレートホルダーの固定に使用します。（4mm六角棒レンチ使用）

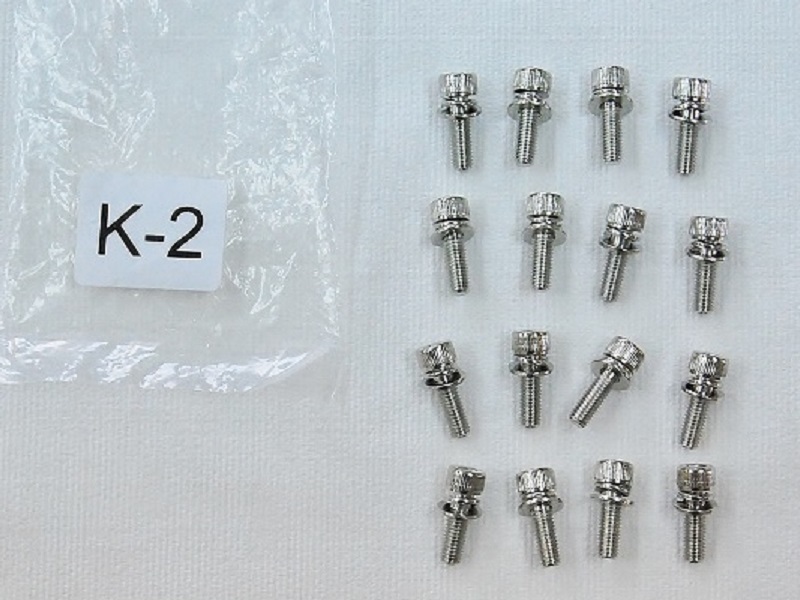

■「K-2」
・ビスM5×長さ16mm　16本　

パンタグラフをレールに固定するのに使用します。（4mm六角棒レンチ使用）

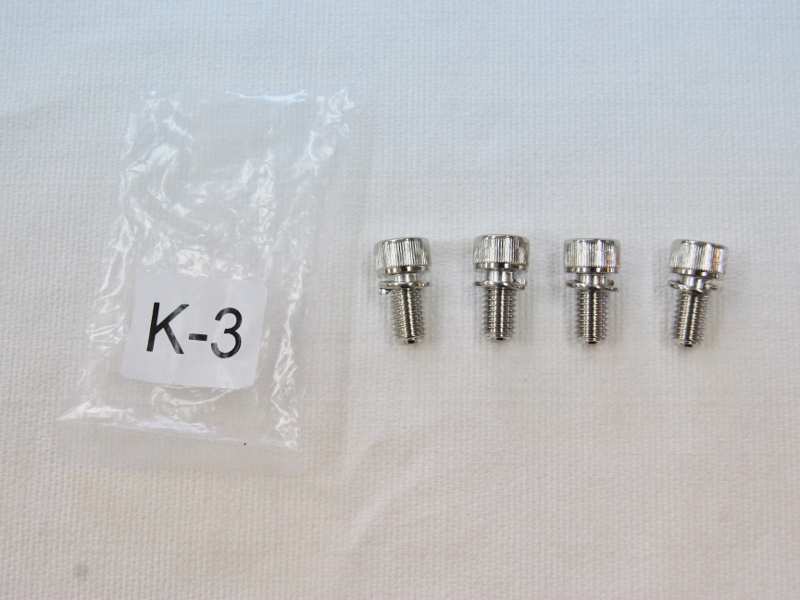

■「K-3」
・ビスM8×長さ16mm　４本

ワークテーブルをベース部に固定します。（6mm六角棒レンチ）

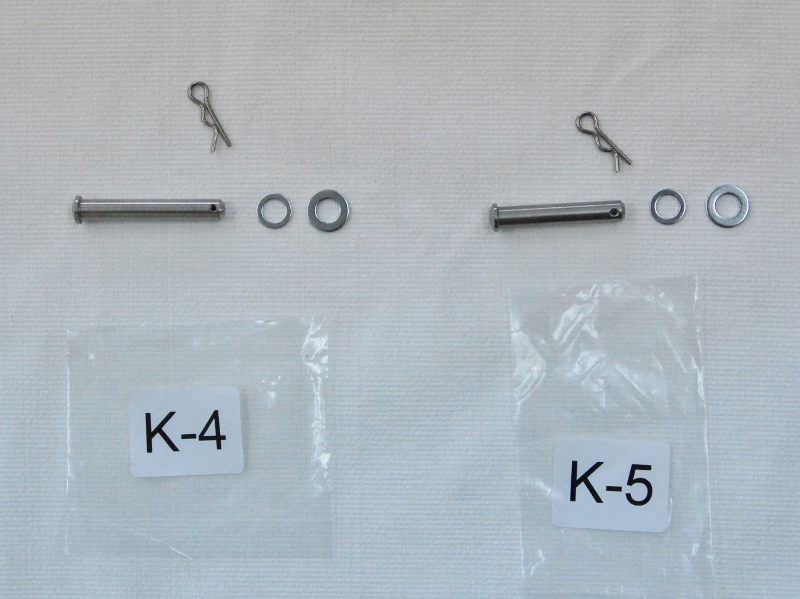

■「K-4」
・Φ6mm×長さ40mmピン、ワッシャー2種類、スナップピン

プランジレバーとテンプレートホルダーの固定に使用します。


■「K-5」
・Φ6mm×長さ35mmピン、ワッシャー2種類、スナップピン

プランジレバーとベースの固定に使用します。

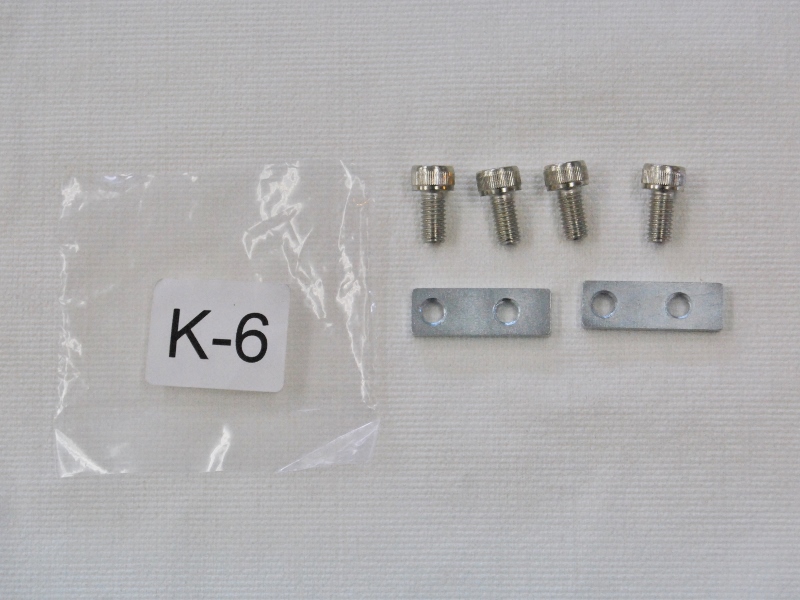

■「K-6」
・長方形ナット　２枚
・ビスM6×12mm　４本

パンタグラフとテンプレートホルダーの固定に使用します。（5mm六角棒レンチ）

■「K-7」

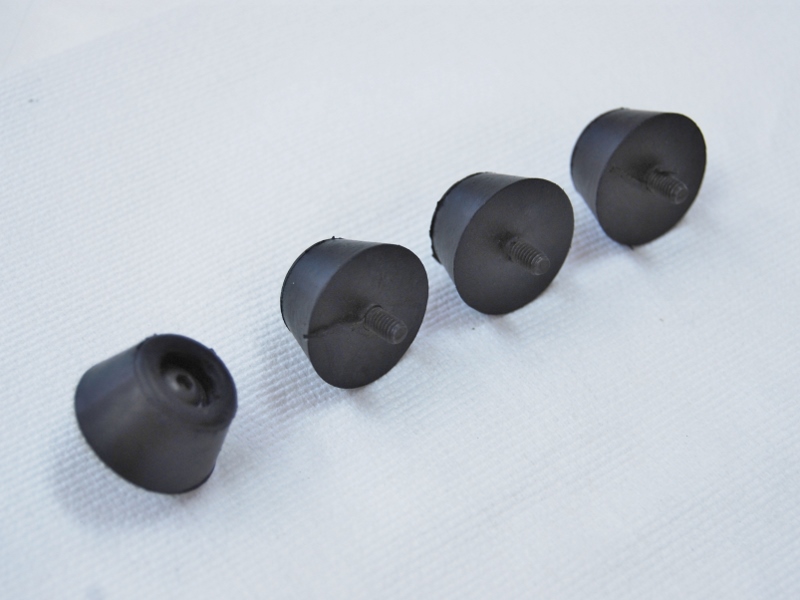

・ゴム足（ビス付き）　４個

ベースの裏側に取り付けます。（2.5mm六角棒レンチ）

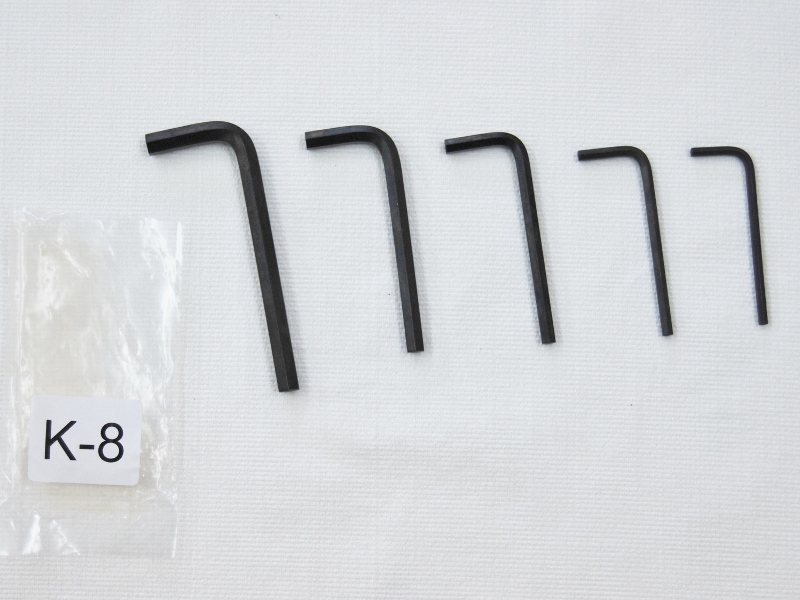

■「K-8」
・六角棒レンチ【2.5mm、3mm、4mm、5mm、6mm】

組立に使用します。

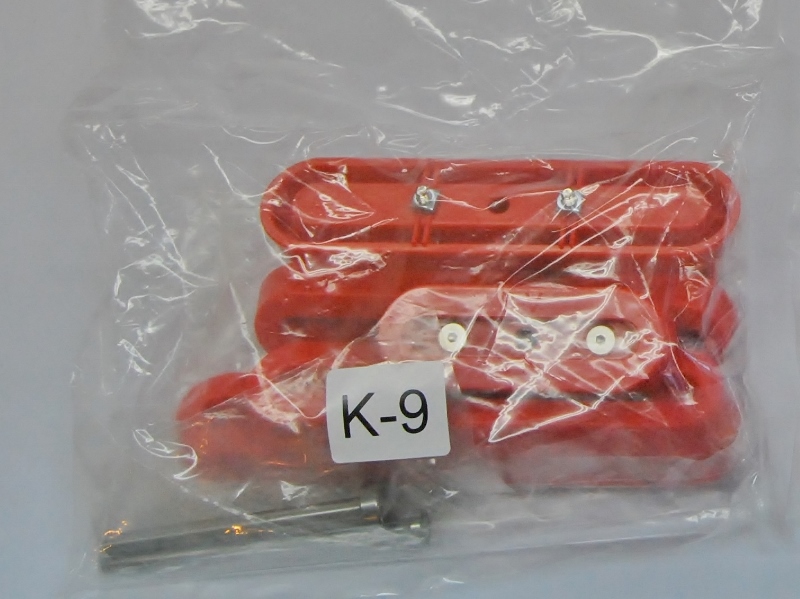

■「K-9」

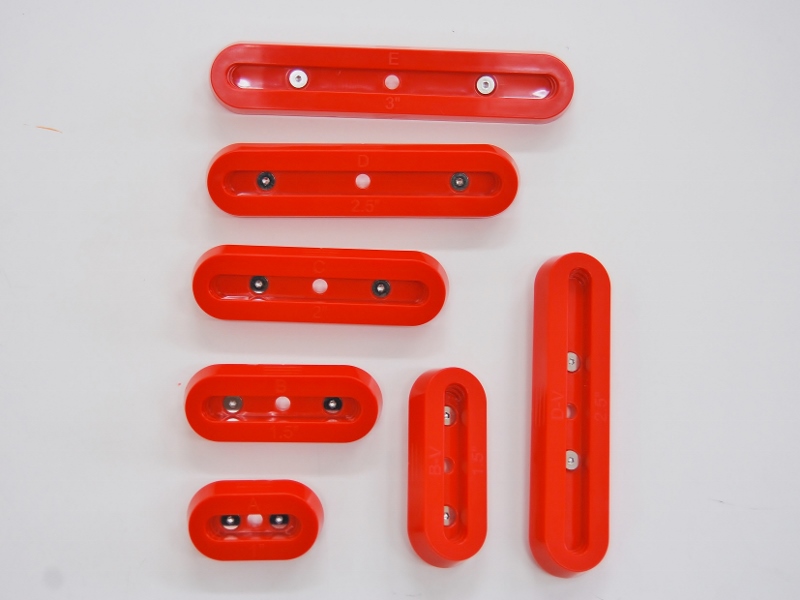

・新型標準ホゾテンプレート（全７種類）
・ガイド（ガイド径10mm、15mm）

ホゾ長の異なる５つのテンプレートと、タテに固定するテンプレートの２つ。

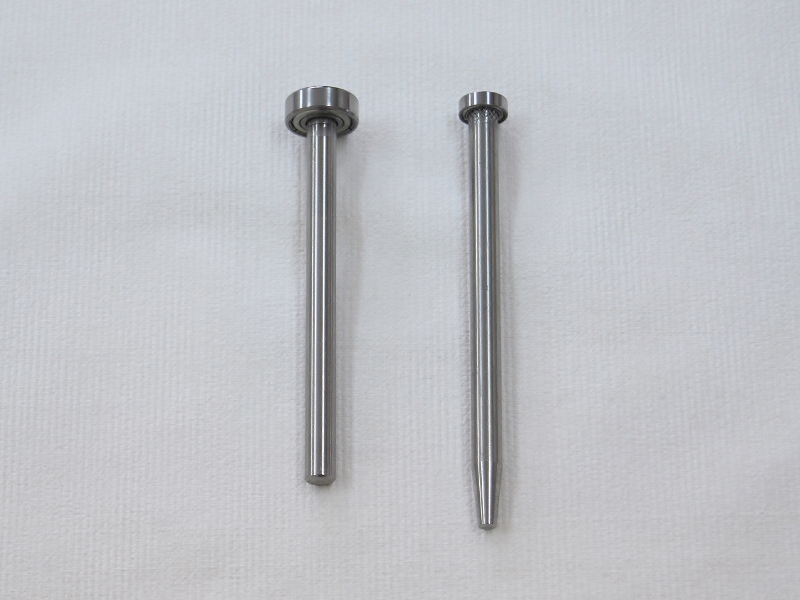

・Φ10mm、Φ15mmガイドベアリング

軸側もガイドとして利用します（Φ6mm）。

・Φ19mmガイド　※あらかじめパンタグラフに装着されて梱包されています。

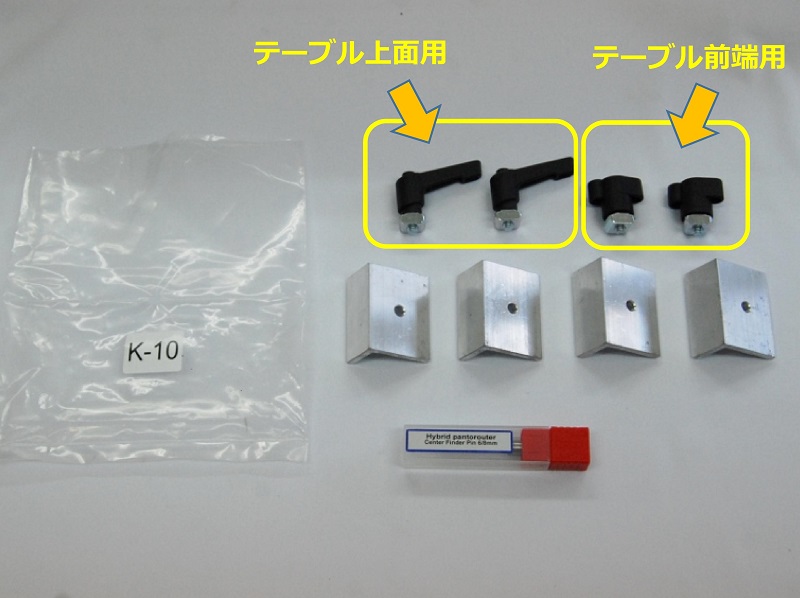

■「K-10」
・フェンスストップ
（テーブル上面用ハンドル＋ナット、Ｌ形アルミパーツ）２セット
・フェンスストップ
（テーブル前端用ノブ＋ナット、Ｌ形アルミパーツ）２セット

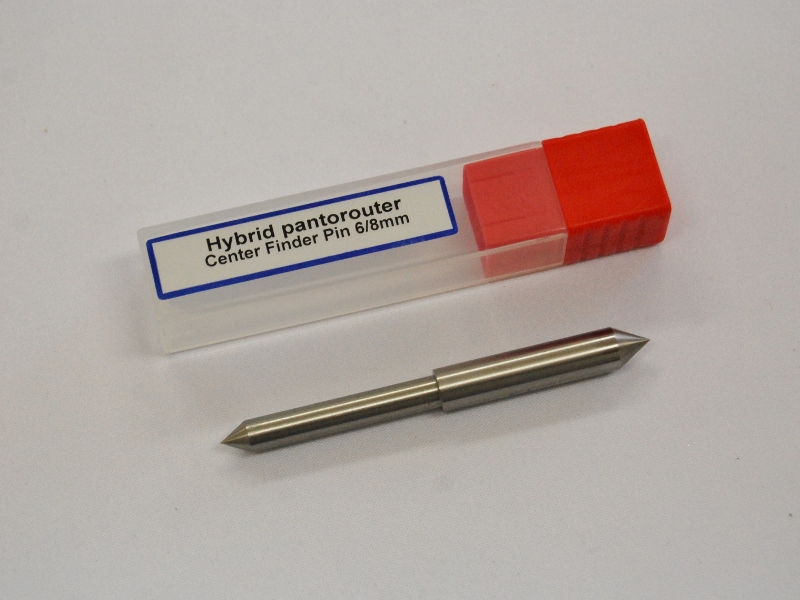

・センタリングピン（8mm／6mm）

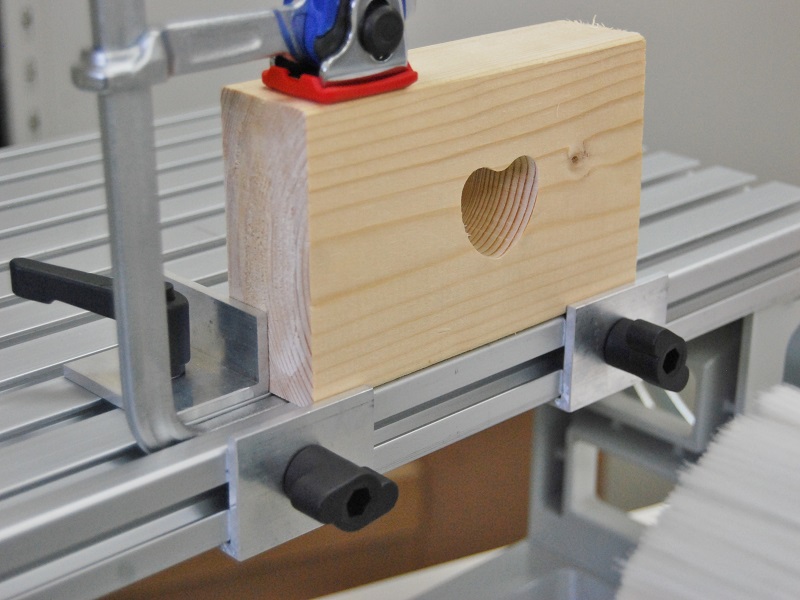

フェンスストップは、このように取付けて使用します。

センタリングピンは、ルーターの軸に取り付けて、テンプレートと材料の位置合わせに使用します。
両端がそれぞれ6mm軸／8mm軸になっており、ルーターのコレットチャック（6mm軸と8mm軸）に対応しています。

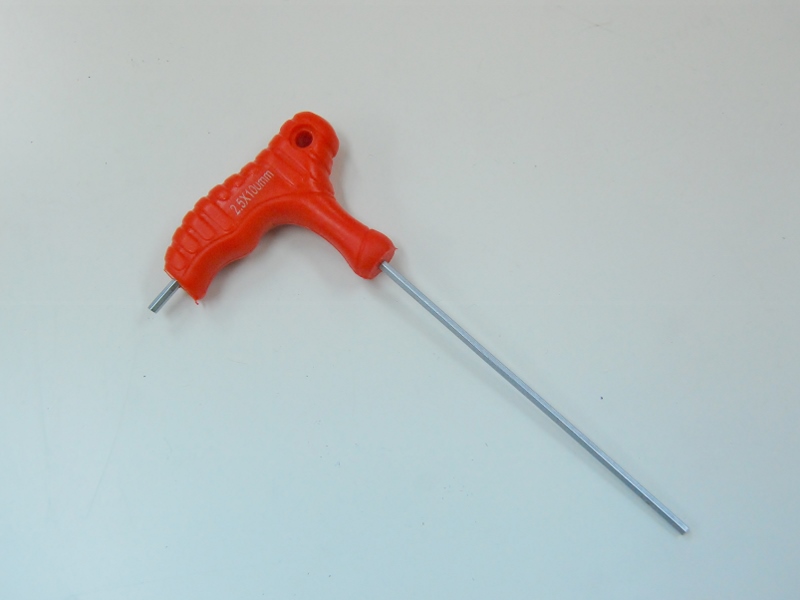

■「K-11」
・ハンドル付き2.5mm六角棒レンチ

標準テンプレートの着脱に便利なハンドル付きレンチです。

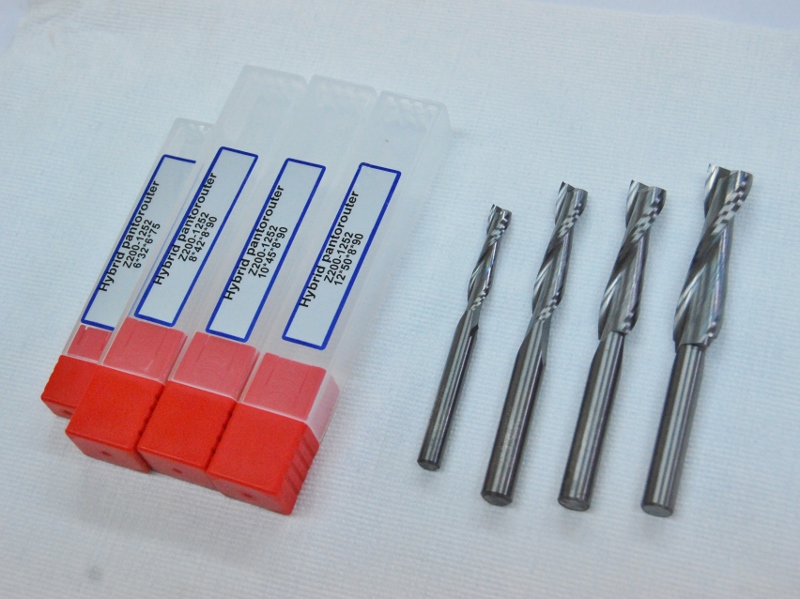

■純正ルータービット　４種類（刃径6mm、8mm、10mm、12mm）

超硬アップカット・スパイラルビット。軸径は8mm軸です（刃径6mmは6mm軸）。

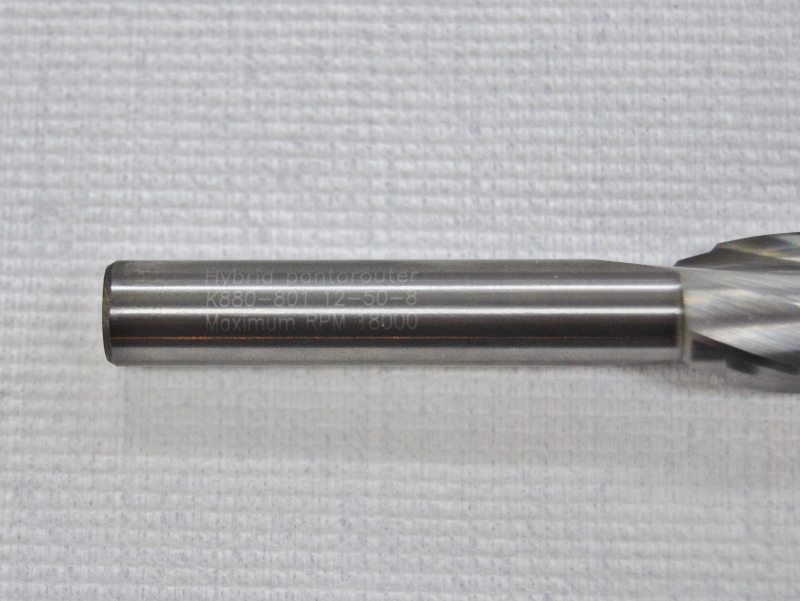

ルータービットのシャンクには「Hybrid Pantorouter」のロゴがプリントされています。
