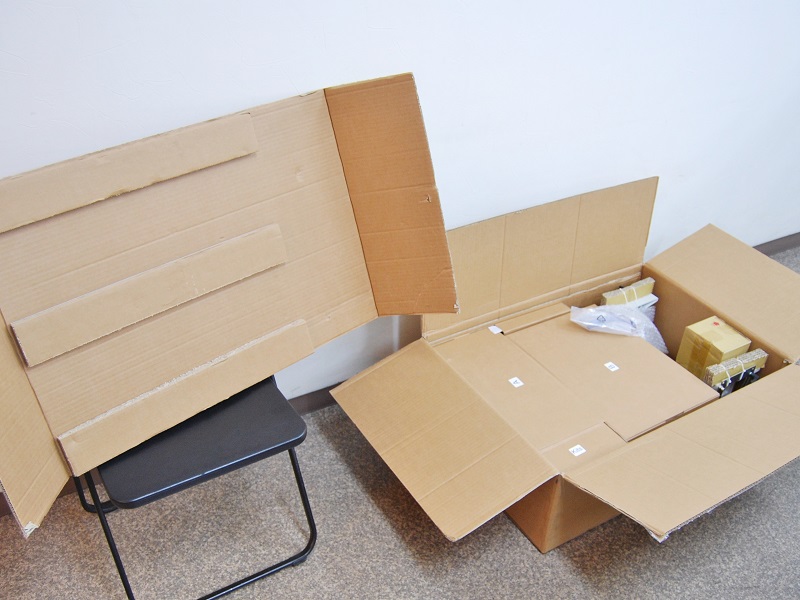

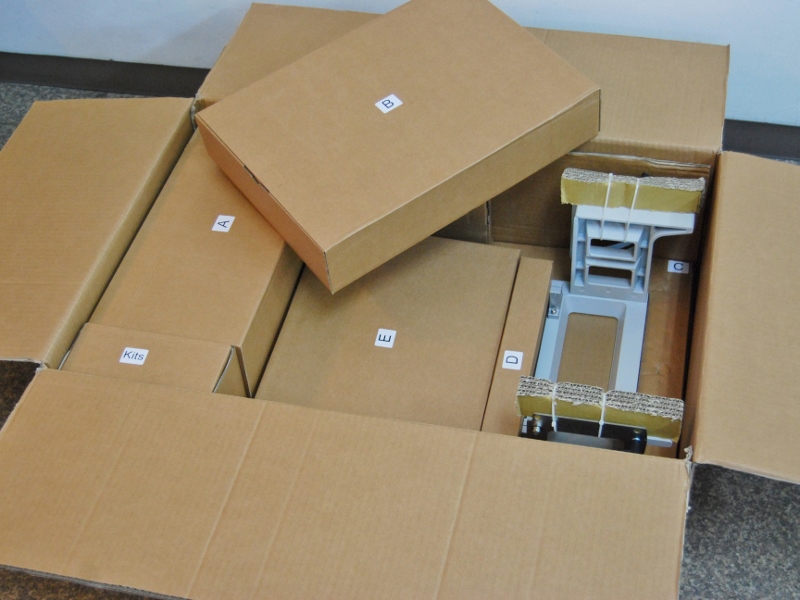

組立済みのパーツごと箱に納められ、どのパーツか分かるようにシールが貼ってあります。

■Ａ　：　パンタグラフ
■Ｂ　：　テンプレートホルダー
■Ｃ　：　キャストアルミニウム・ベース
■Ｄ　：　プランジレバー
■Ｅ　：　ワークテーブル
■Kits　：　組立用ビス、付属品
この他、上の写真には写っていない下記の４点が入っています。

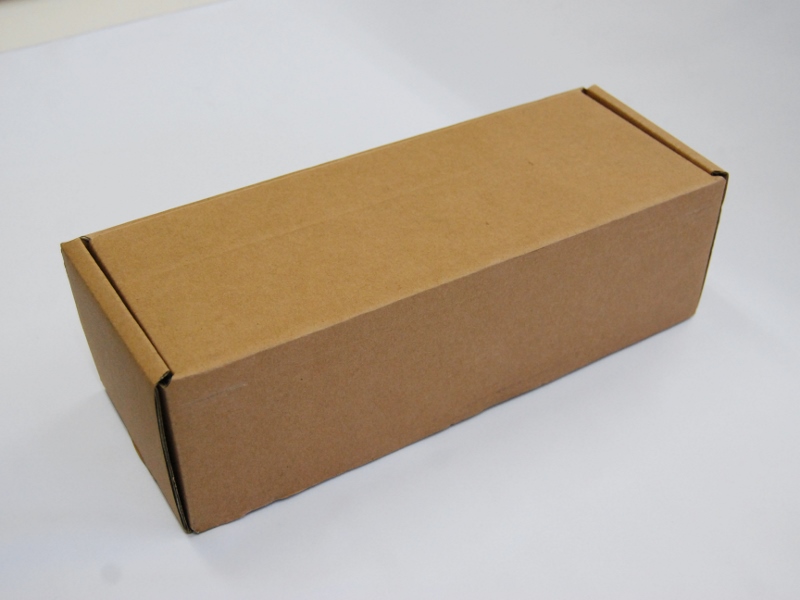

■箱入　：　ルーターモーター
■箱入　：　集塵フード
■袋入　：　センタリング・スケール・フェンス［アングルフェンス］
■袋入　：　レバークランプ　２本

以下、箱ごとに確認していきます。

■パンタグラフ　　■テンプレートホルダー

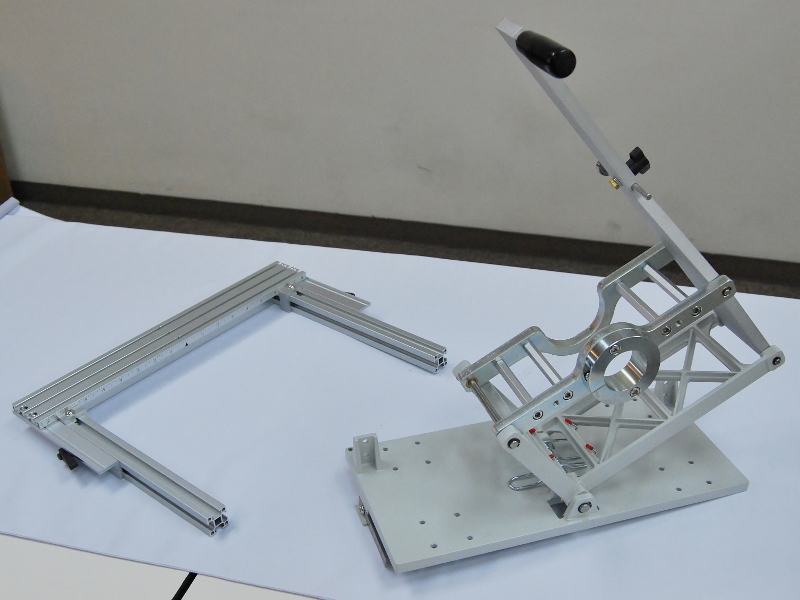

ＡとＢには、それぞれパンタグラフ部分とテンプレートホルダーが入っています。

※Ａ箱は、Ｌ型につながっていますので、箱から出す時に無理に出さないようご注意ください。

写真左のコの字のカタチをしたテンプレートホルダーは、写真右のパンタグラフの台部分に取付けます。
※組立ページで解説します。

■ベース
Ｃはベースです。梱包箱に底部分に入っています。

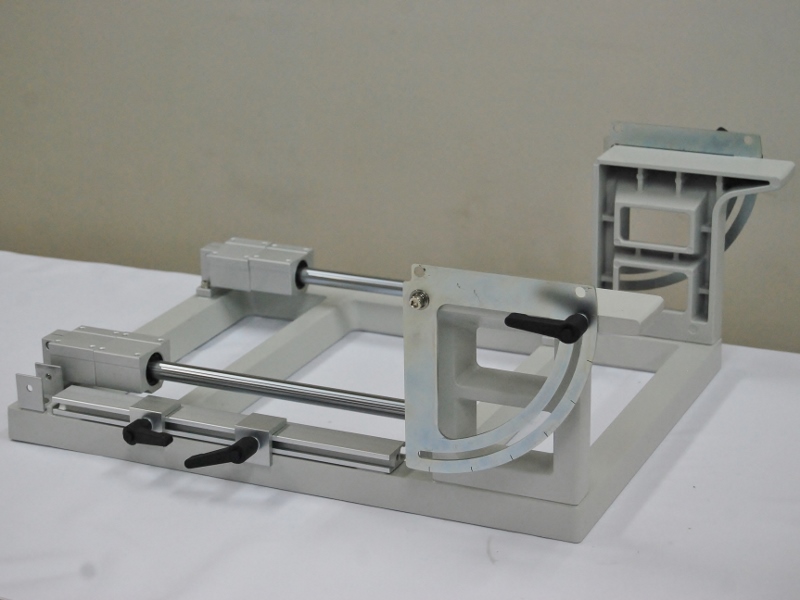

スライドレールは組立済みです。
パンタグラフを前後させるこの部分、精度良く組み立てるのが大変でした。最新版であるジャパン・モデルでは工場であらかじめ一定の精度で組立てておくことにより、ユーザーが組み立てる手順の簡略化に努めました。

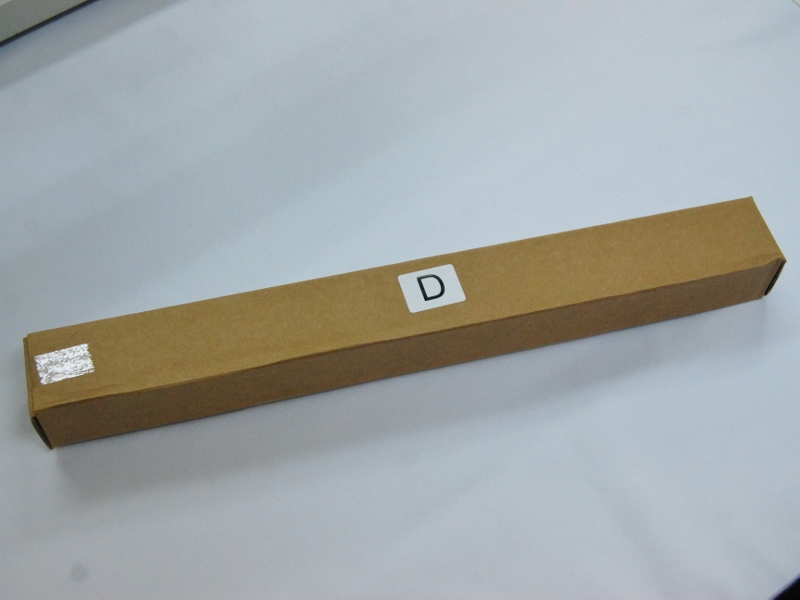

■プランジレバー

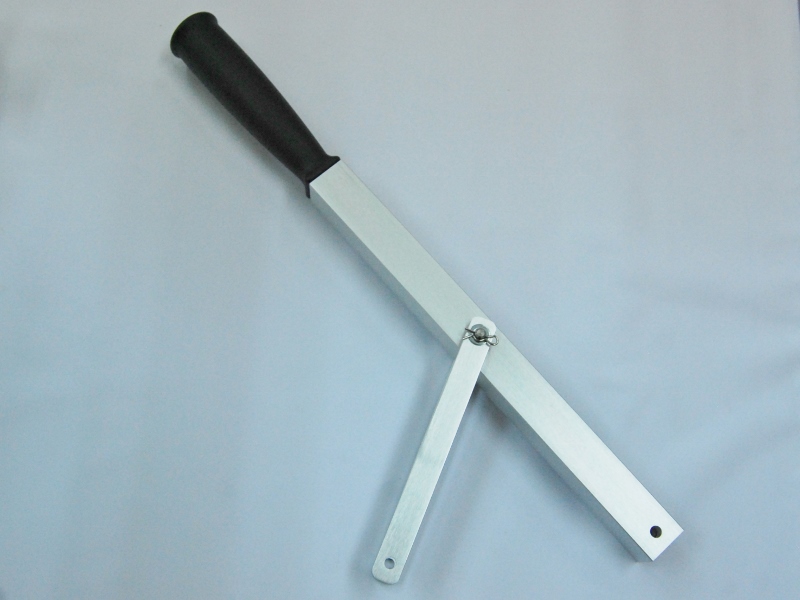

Ｄの箱には、パンタルーターの前後の動きを操作する「プランジレバー」が入っています。

２カ所を付属のスナップピンで取付けます。
※組立ページで解説します。

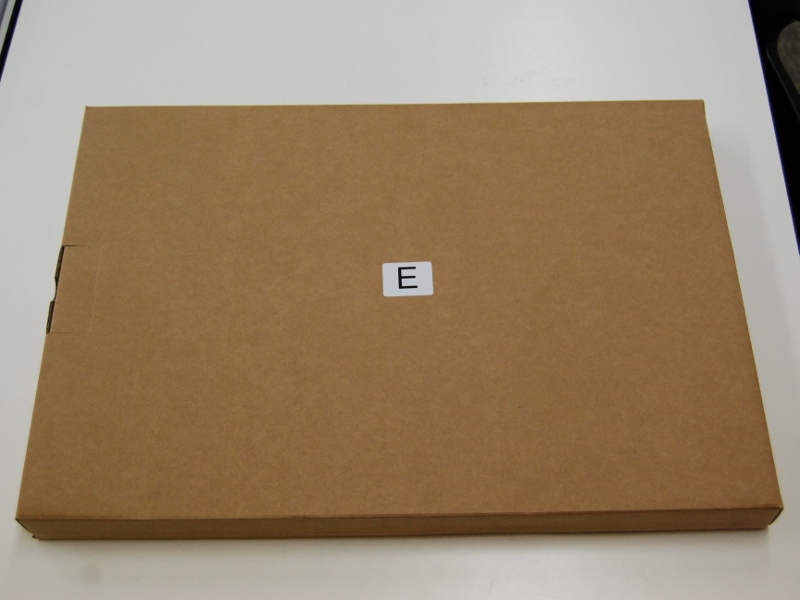

■ワークテーブル

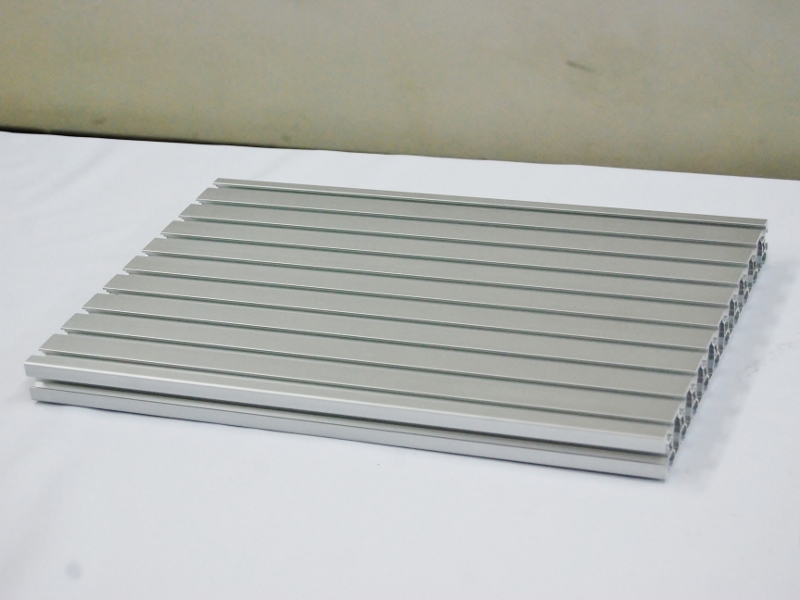

Ｅの箱は、アルミ製のワークテーブルです。

ワークテーブルには溝があり、ここにクランプなどを固定することができます。

■Ｋｉｔｓ箱

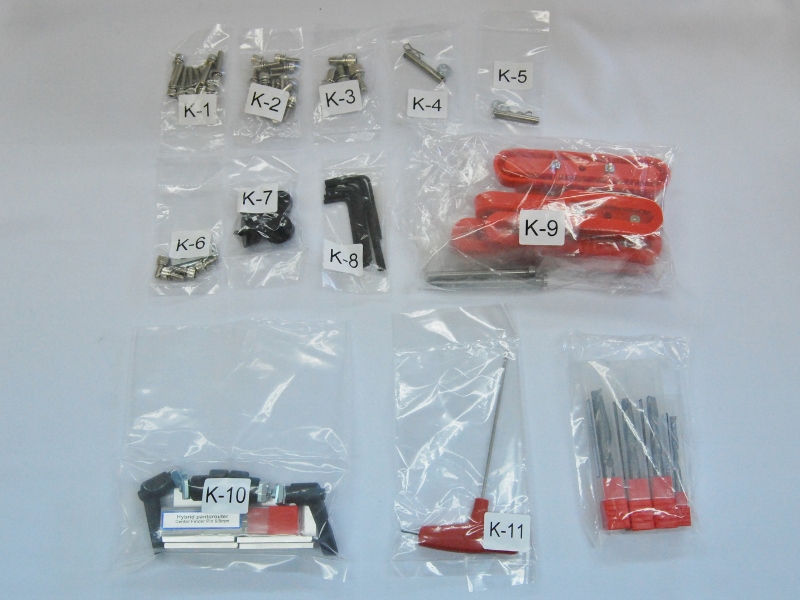

「Ｋｉｔｓ」箱には、組立用のビス類や、テンプレートなどの小さな付属品がまとめられています。

このように、個袋に分けて入っています。
※　梱包リスト2 　で詳しく確認します。

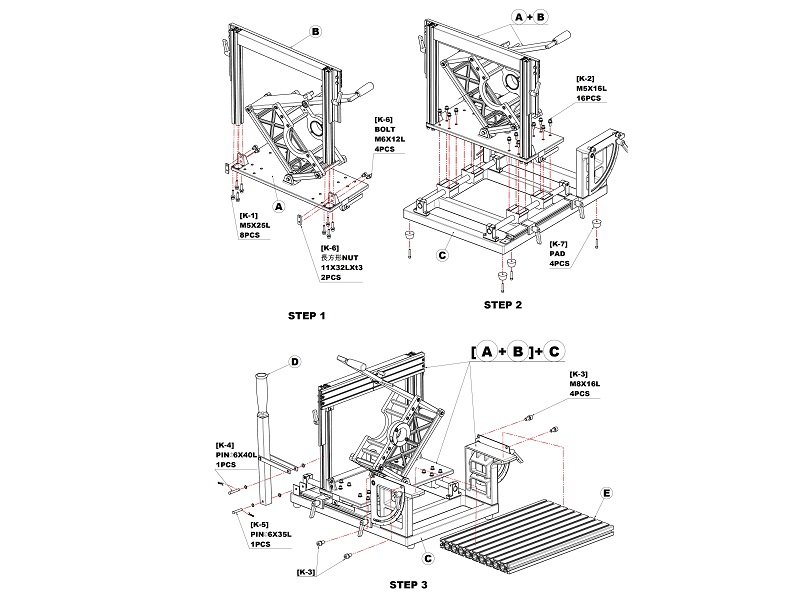

「Kits」箱には、このような組立図も同梱されています。

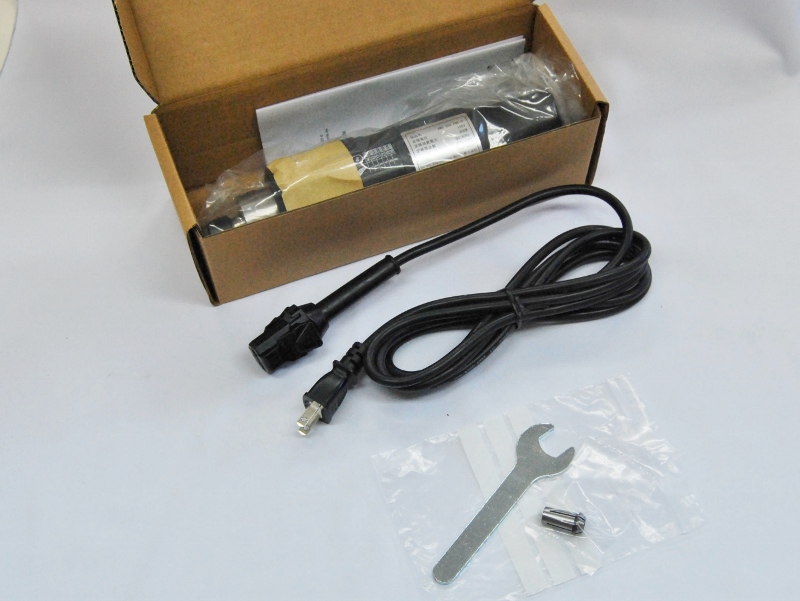

■ルーターモーター

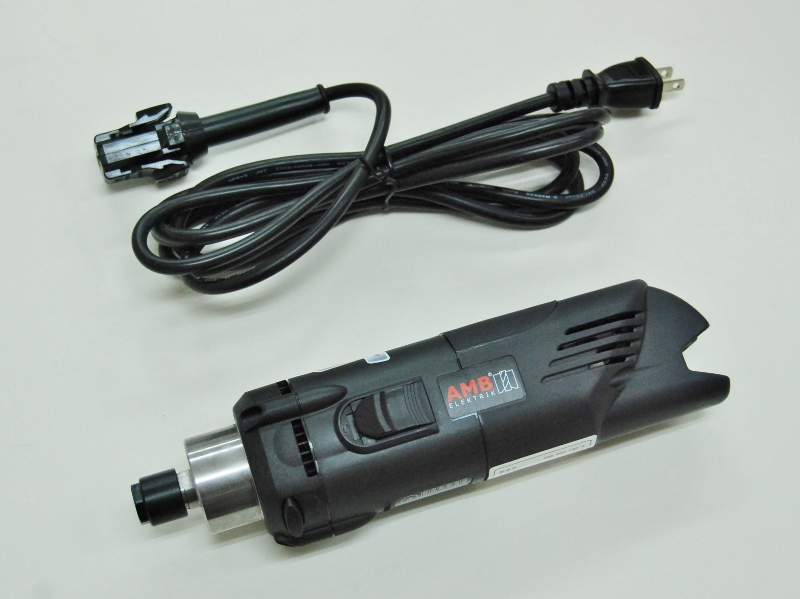

標準付属品の専用ルーターモーター。ドイツ・ＡＭＢ製（日本仕様）

ビット着脱用のスパナ、6mm軸用のコレットコーンが同梱されています。
※8ｍｍコレットはルーター本体に取付済みです。

電源コードは着脱式で便利です。

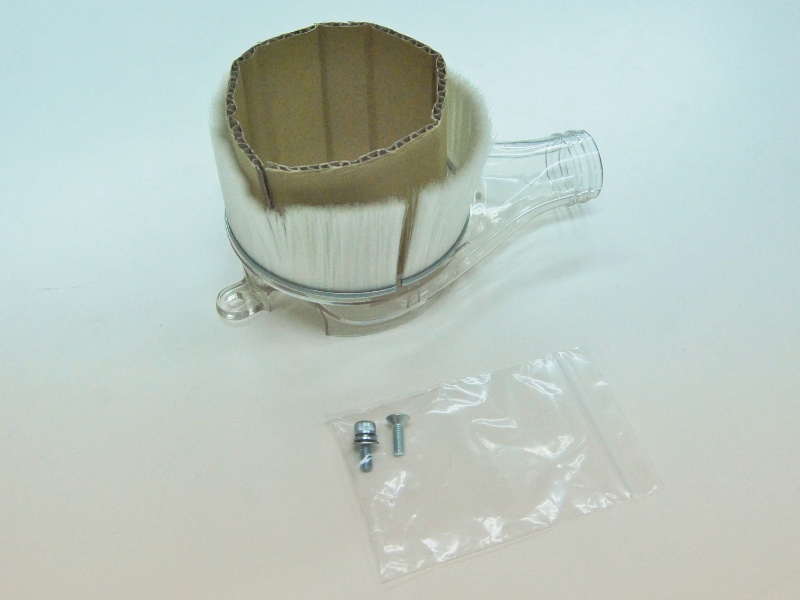

■集塵フード。

取付け用のビス（プラスビスと六角穴付きビス）が同梱されています。

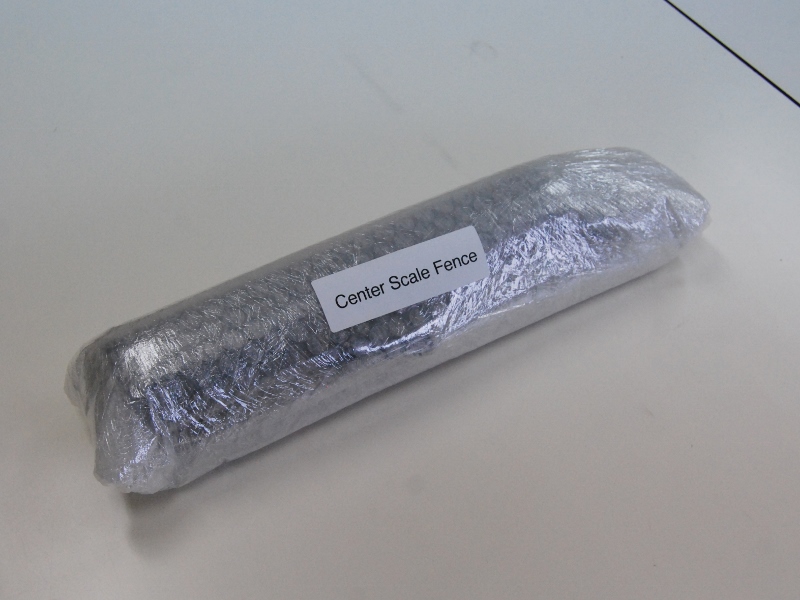

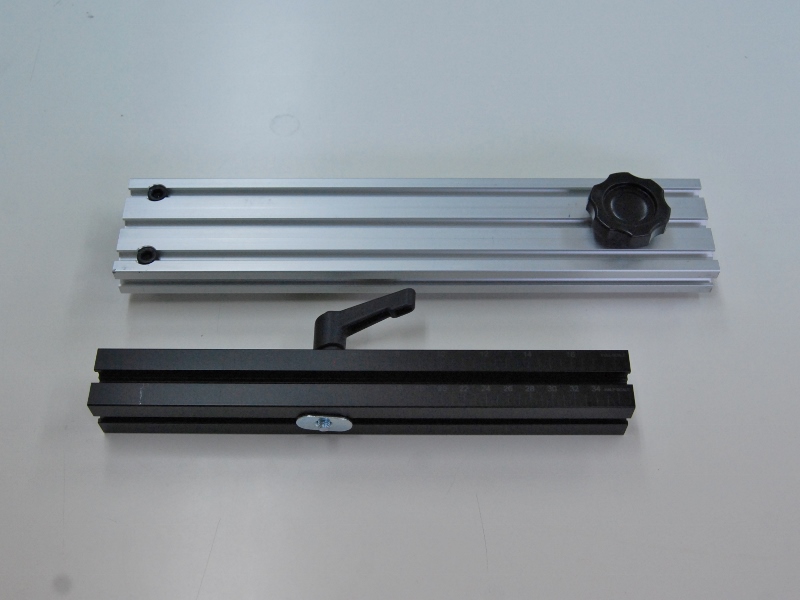

■センタリング・スケール・フェンス。

ノブやTスロットなど、必要なパーツが取付けられて梱包されています。

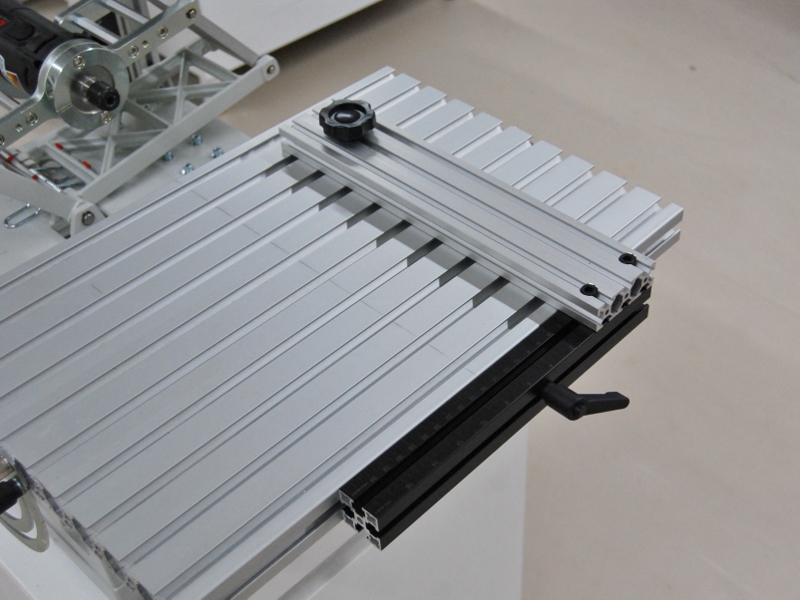

ワークテーブルの溝に通して固定します。

材料を直角に固定するのに役立ちます。

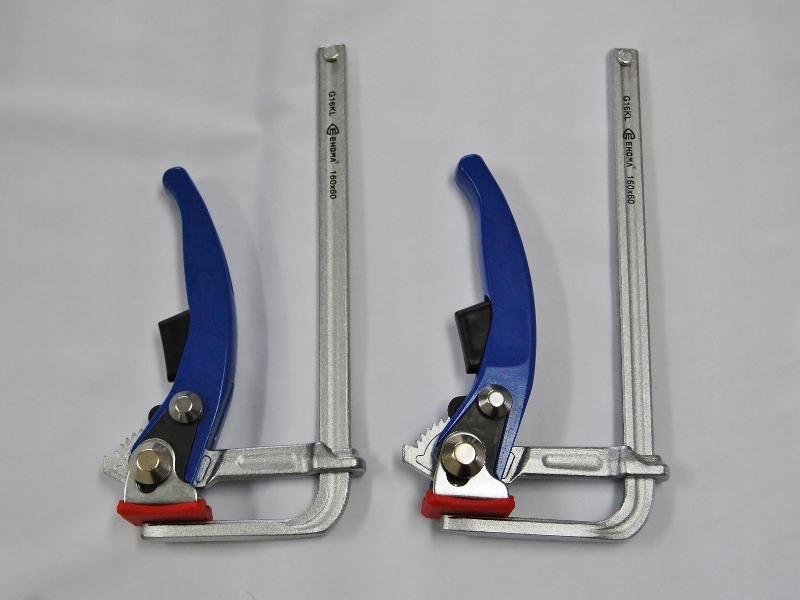

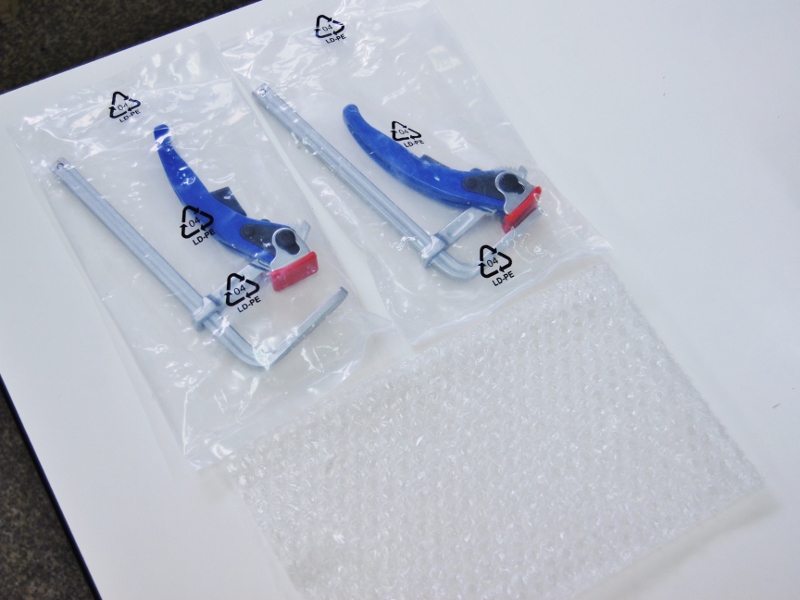

■レバークランプ２本。
プチプチの袋に入っています。

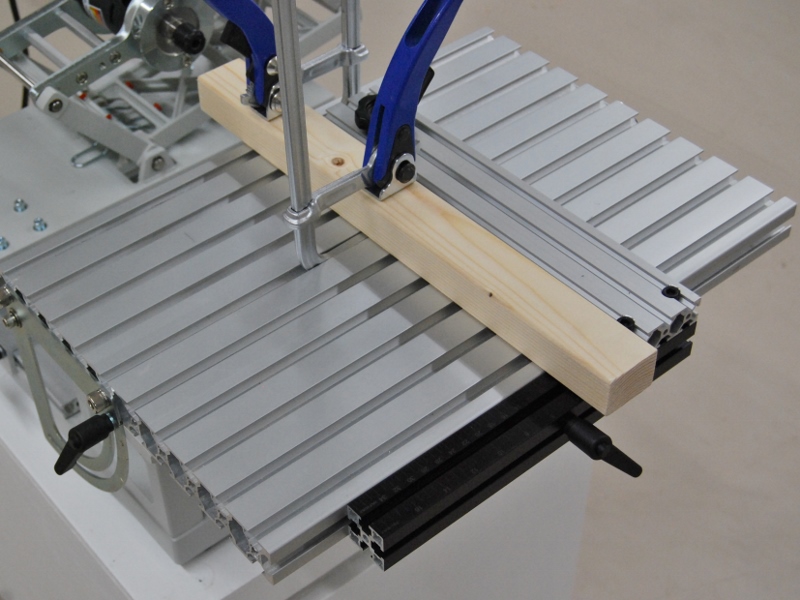

ワークテーブルに材料をワンタッチで固定します。

つづいて　梱包リスト2 　で組立用ビス類や、テンプレートなど小さな付属品を確認します。
