パンタルーター・ジャパンモデル



BTMTの大きなテーマのひとつである「日本現場仕様」。
寸法を「ミリ規格」で統一したパンタルーター・ジャパンモデルの標準アクセサリーを大公開!



専用ダストフード

パンタルーター・ジャパンモデル

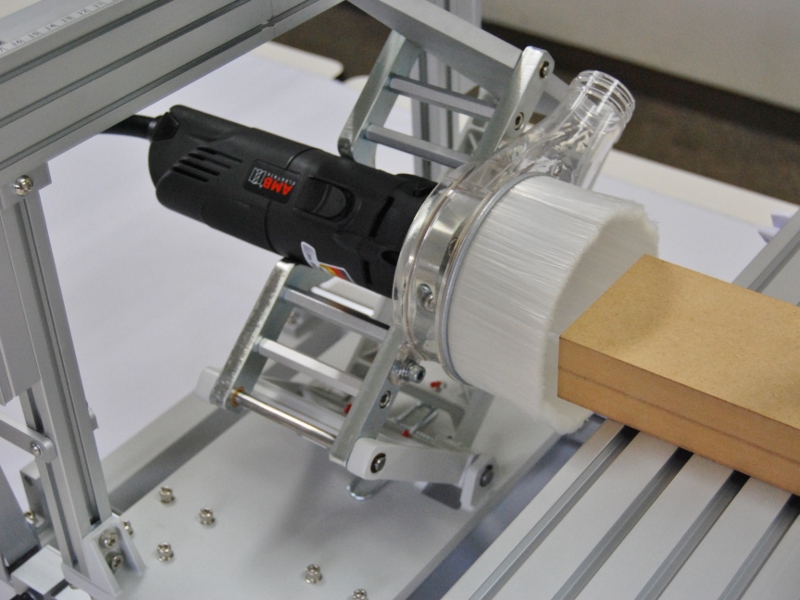

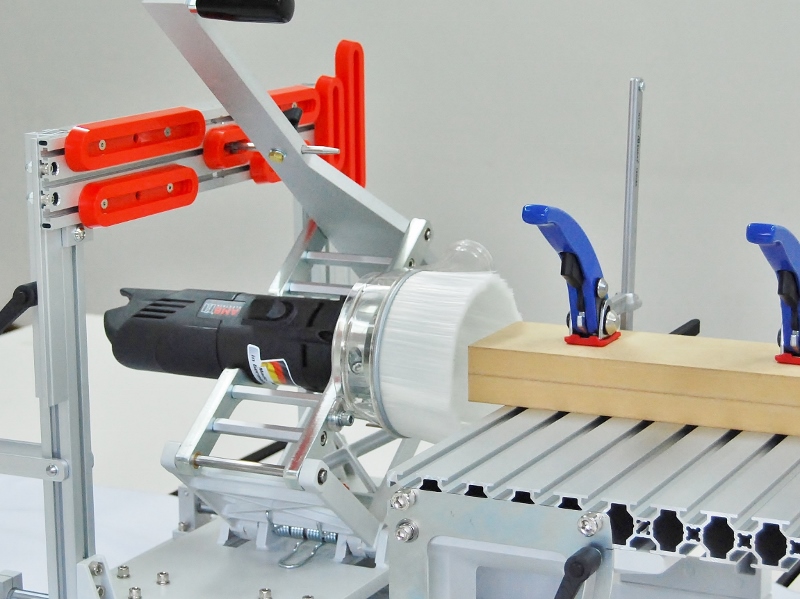

木屑の飛散をブラシで抑えます。



専用ルーターモーター

パンタルーター・ジャパンモデル

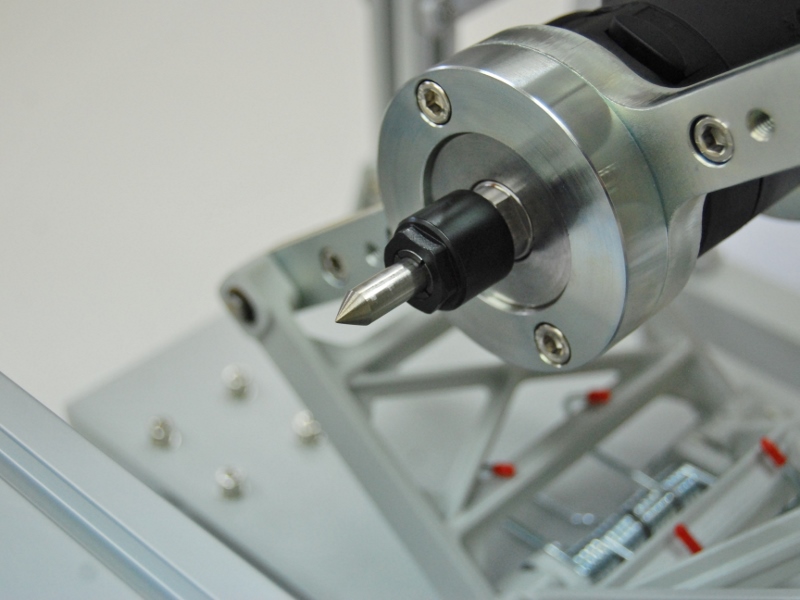

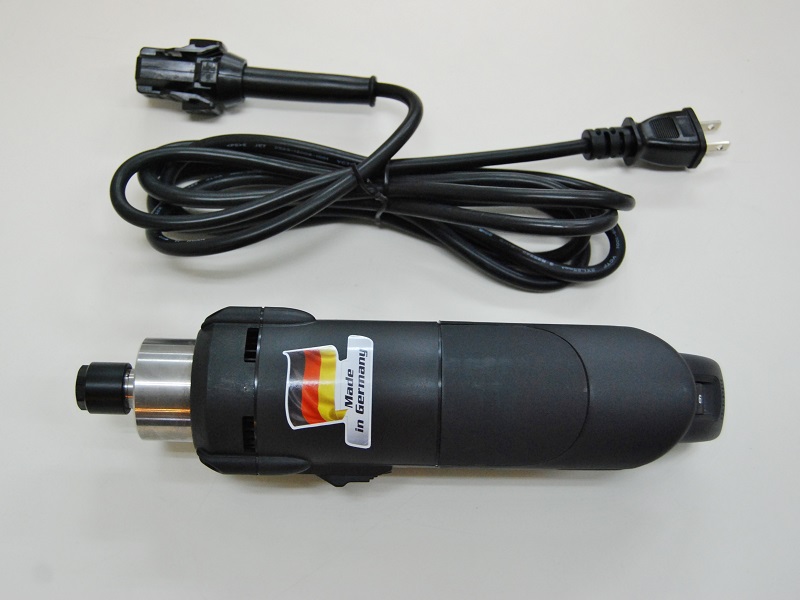

工業系の製品にも使われているドイツ製のAMB 800FME-Q(800W)。
ボタンを押すだけで軸をロック、付属のスパナ1本でビット交換も快適です。
日本の電気環境に合わせた100V、50Hz/60Hzの特注仕様です。



パンタルーター・ジャパンモデル

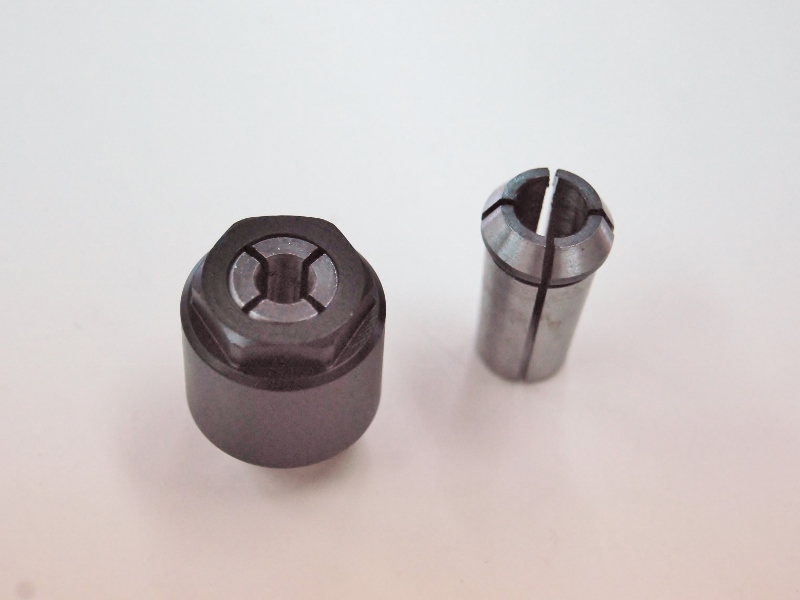

6mm軸、8mm軸用のコレットチャックが付属します。
(中のコレットナットを、ワンプッシュで付け替えて使用します。)



パンタルーター・ジャパンモデル

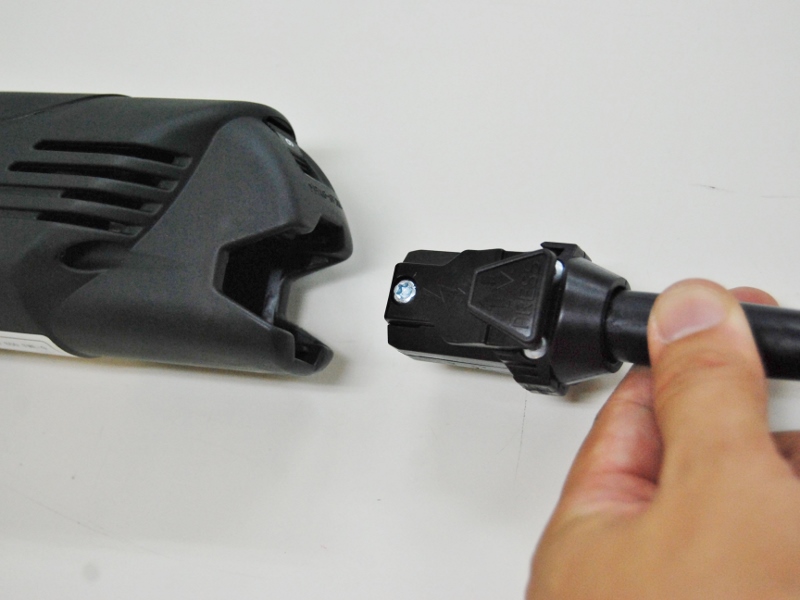

電源コード着脱式でとても使いやすい。



純正ルータービット(4種類)

パンタルーター・ジャパンモデル

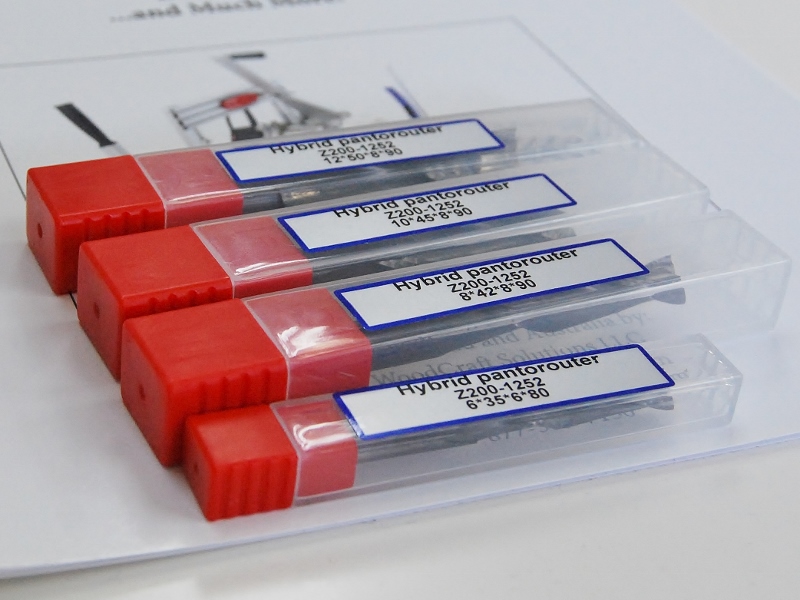

「Hybrid pantorouter」のシャンクプリントが入った純正品。8mm軸(刃径6mmは6mm軸)
刃径6mm、8mm、10mm、12mmの4種類が付属します。いずれも超硬アップカット・スパイラルビット。



ホゾ加工用標準テンプレート(新開発のミリ規格 全7種類)

パンタルーター・ジャパンモデル

本体のテンプレートホルダーの溝に角ナットを通して取り付けます。
テンプレート裏側の突起が溝にピッタリとはまり、スコヤを当てなくても直角水平になります。



パンタルーター・ジャパンモデル

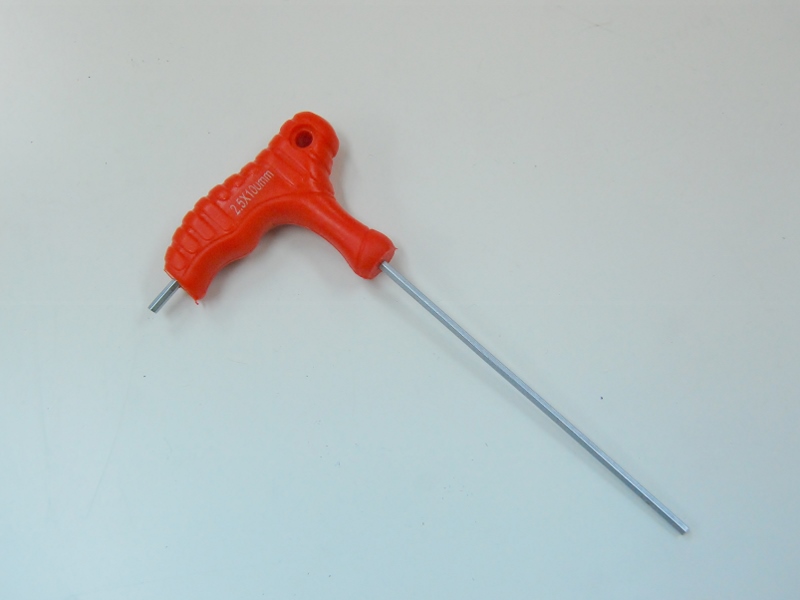

テンプレートは2.5mm六角穴付きビスで固定。使いやすいTハンドルレンチが付属。



パンタルーター・ジャパンモデル

最新型のジャパンモデルは、テンプレート・テンプレートホルダーそれぞれの中心に6mm穴が加工してあります。

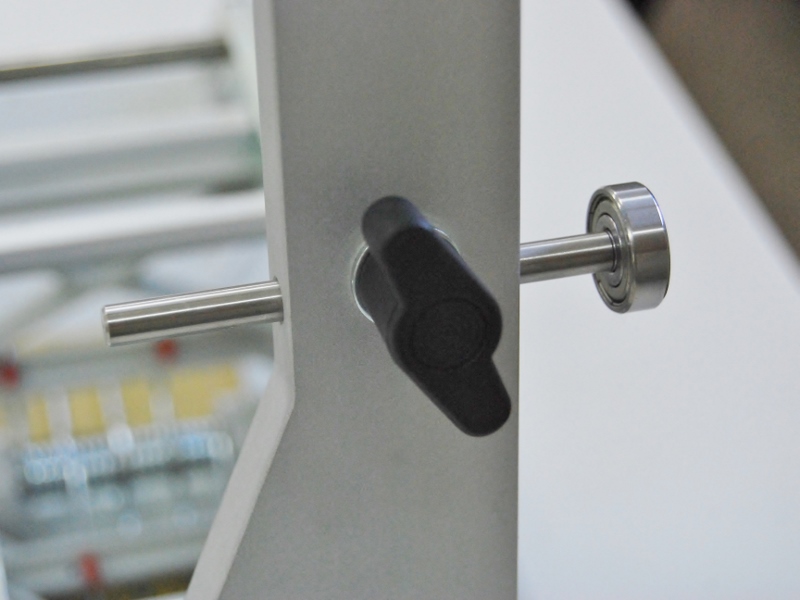

ベアリングガイドの軸(6mm)を差し込むことで、テンプレートを中心位置に固定することができます。



テンプレートをなぞるガイド(3種類)

パンタルーター・ジャパンモデル

3本のガイド(ベアリング直径10mm、15mm、19mm)で全てカバー。
直径19mmのベアリングガイドは、パンタグラフに取り付けた状態で梱包しています。



パンタルーター・ジャパンモデル

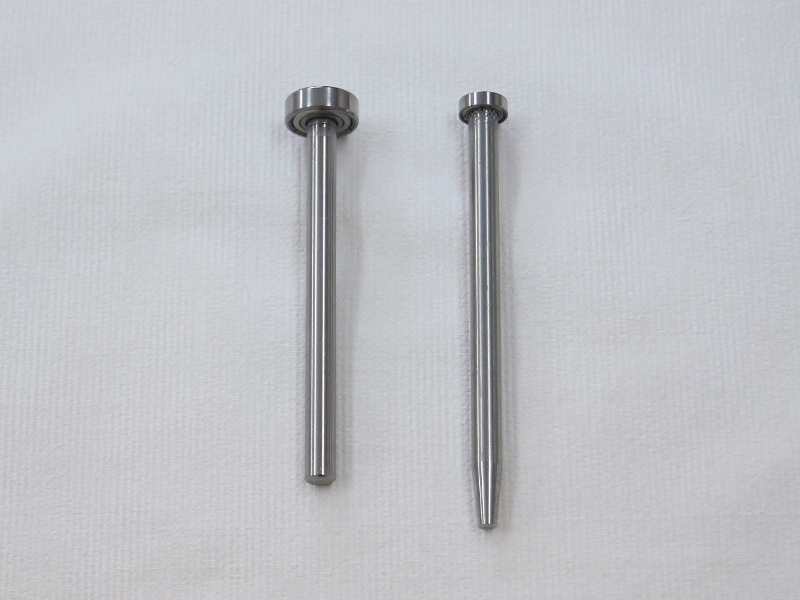

直径10mm(写真右)と、直径15mmのガイド。
軸部(直径6mm)もガイドとして使います。



計算しなくてもホゾ組みができる!

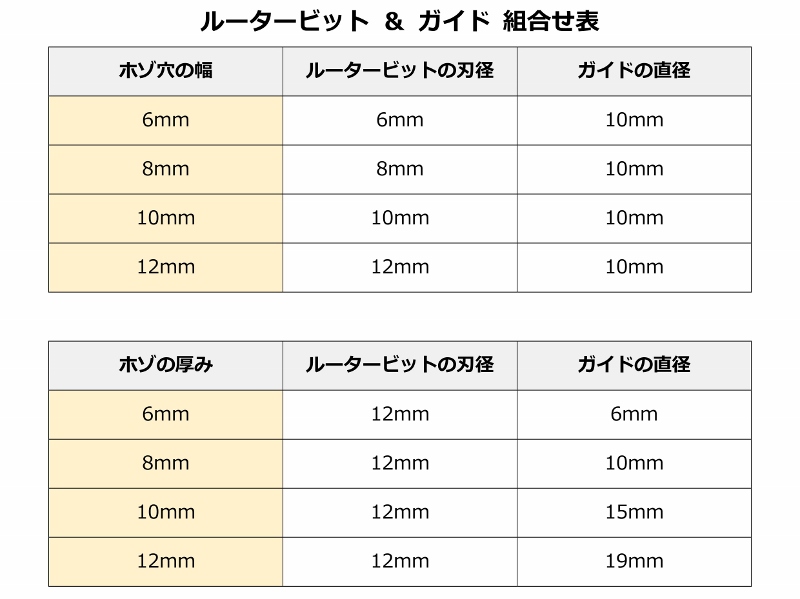

ルータービット&ガイド組合せ表

ホゾとホゾ穴がぴったりになるようにするには、複雑な計算が必要でした。
新型の標準テンプレートとガイドは、このようにシンプルな組み合わせで加工できるように工夫しています。



位置決めに使うセンタリングピンとストップ

パンタルーター・ジャパンモデル

材料にホゾの中心をマーキングしておき、センタリングピンの位置に合わせます。



パンタルーター・ジャパンモデル

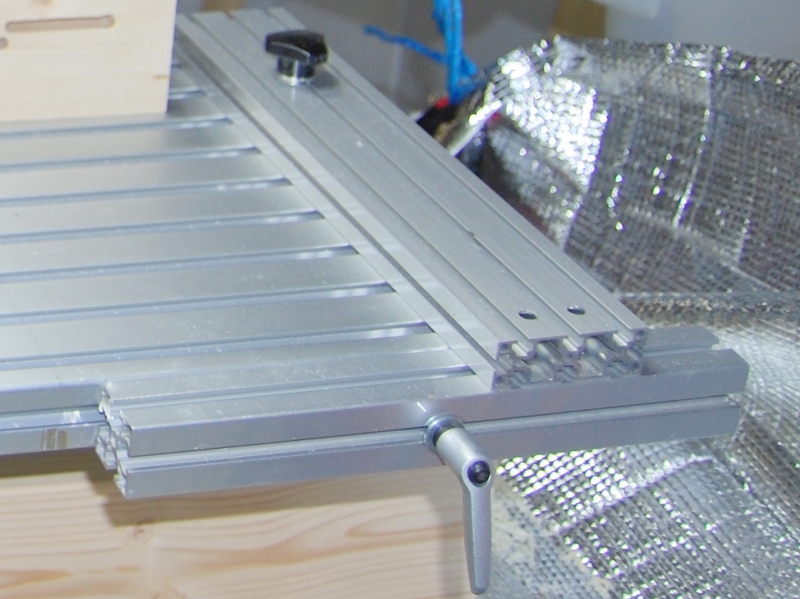

フェンスストップを固定すれば、同じサイズの材料を大量に加工する時に便利です。
※フェンスストップは、テーブル上面用とテーブル前端用の合計4つ付属します。



パンタルーター・ジャパンモデル

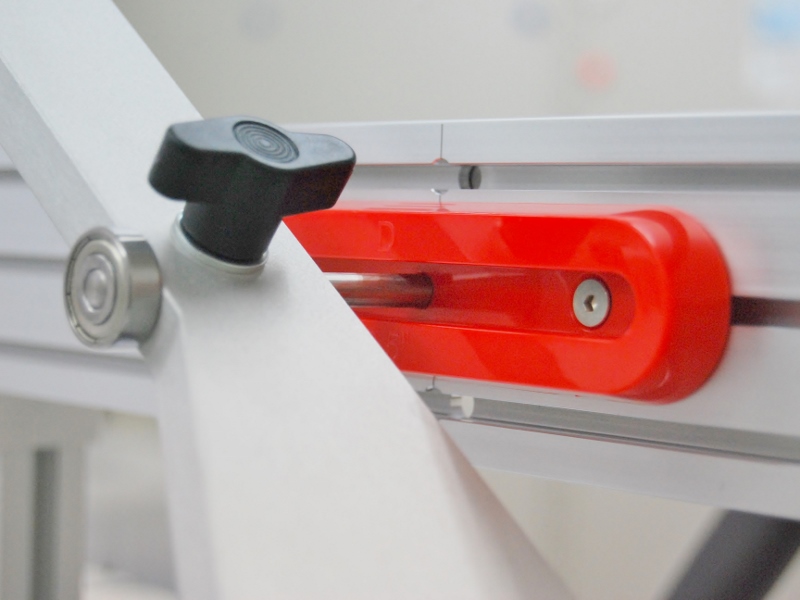

テーブルを直角にスライドする、アングルストップも標準付属。

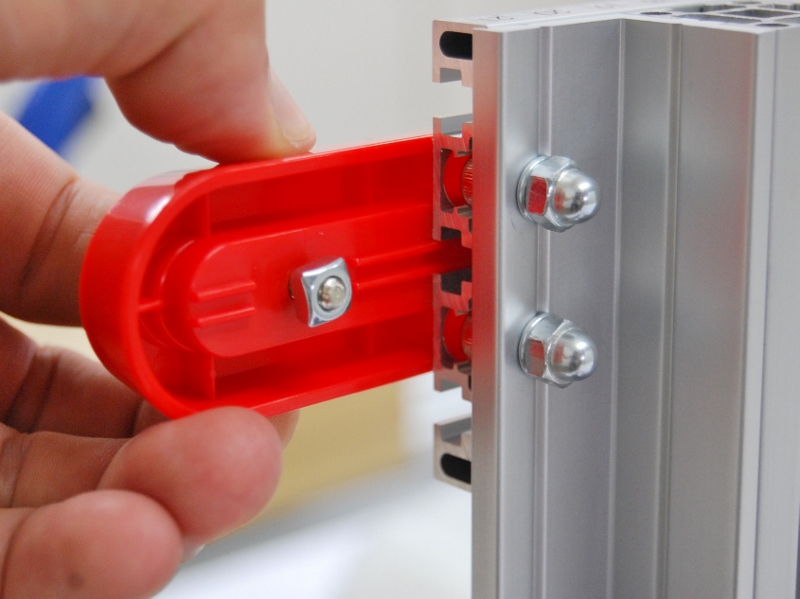

Tトラック用レバークランプ

パンタルーター・ジャパンモデル

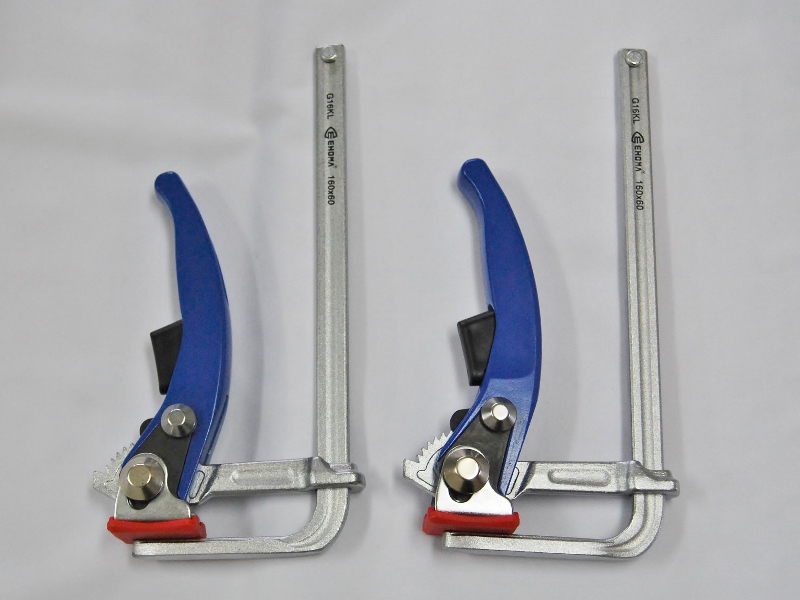

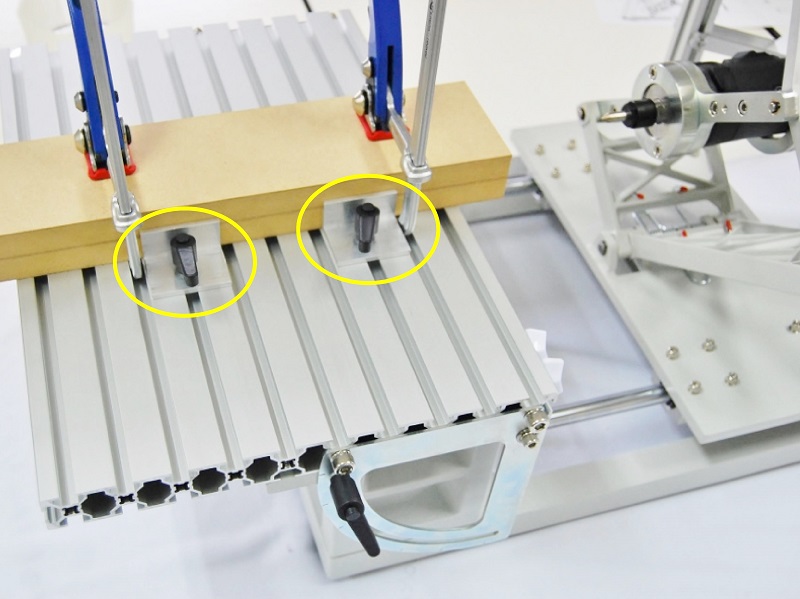

テーブルのTスロットに通して、材料をワンタッチで強力に固定。
