パンタルーター・ジャパンモデル取扱説明書/4、各種フェンスの取付け

パンタルーター・ジャパンモデルには、材料をテーブルに便利に固定するためのフェンスが標準付属しています。


※商品の仕様は改良の為、予告なく変更する場合がございます。パーツの色や形状が写真と多少異なる場合がございます。

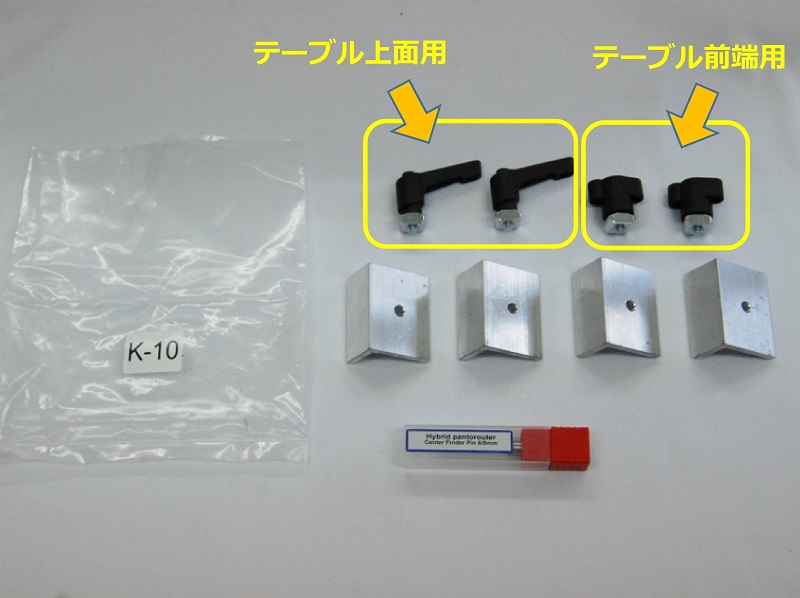

【1】材料の位置を揃えるための「フェンスストップ」。
テーブル前端に取り付けるものと、テーブル上面に取り付けるものが2セットずつ付属しています。

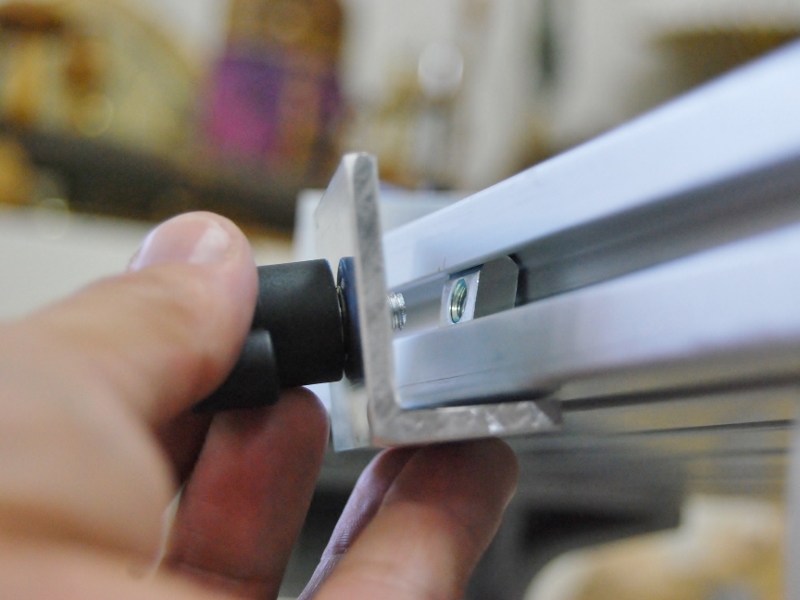

【2】ワークテーブルの溝にナットを通し、ノブをしめて固定します。

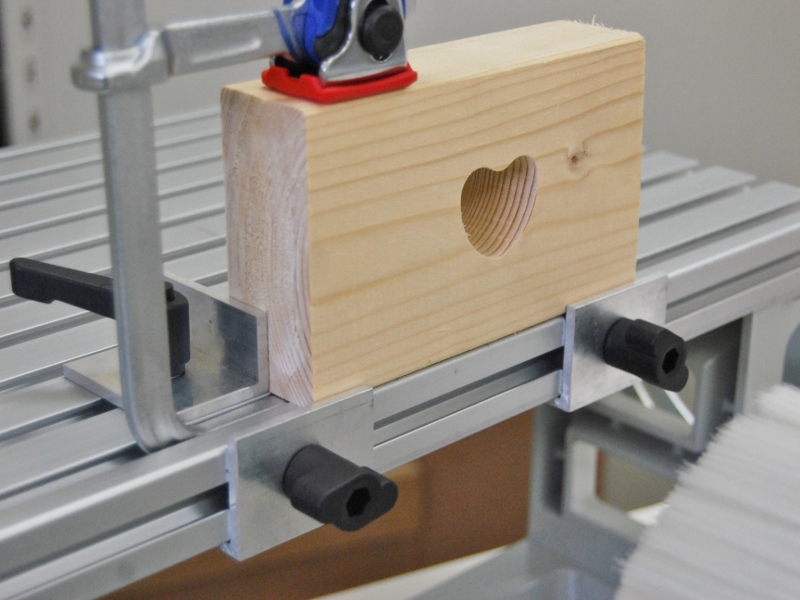

【3】使用例です。ホゾ穴を加工する時などに便利です。

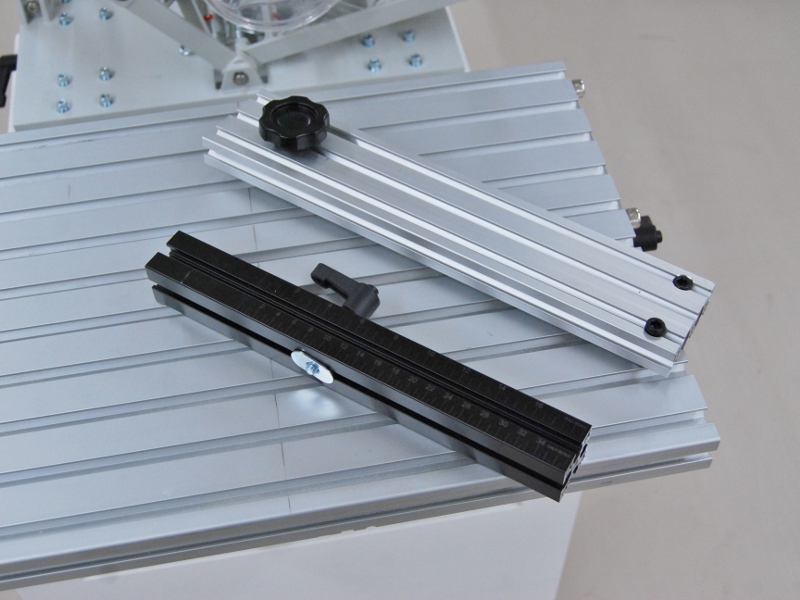

【4】材料を直角に固定するための「センタリング・スケール・フェンス(アングルフェンス)」。
黒とシルバーの2つのパーツからなります。固定するビス類は取付けられた状態で梱包されています。

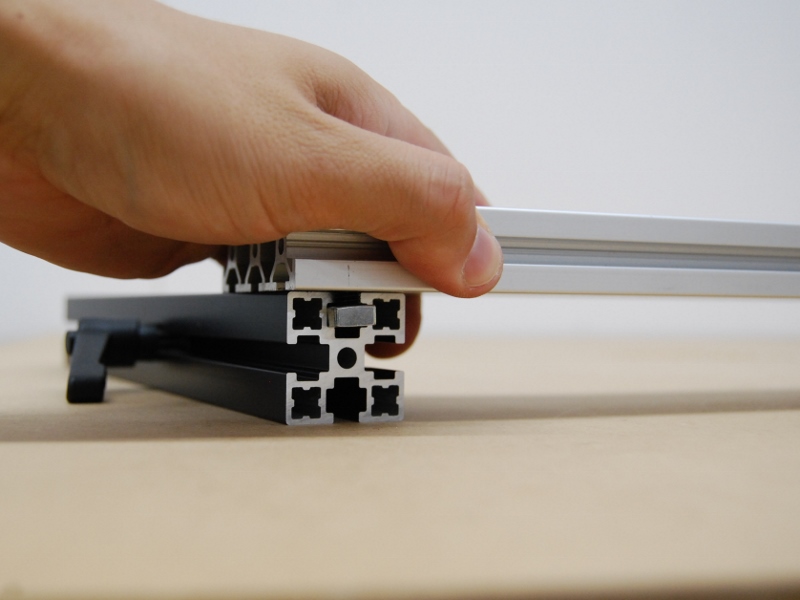

【5】2つのパーツをL字型に固定します。
写真を参考に、黒いパーツの溝にナットを通します。

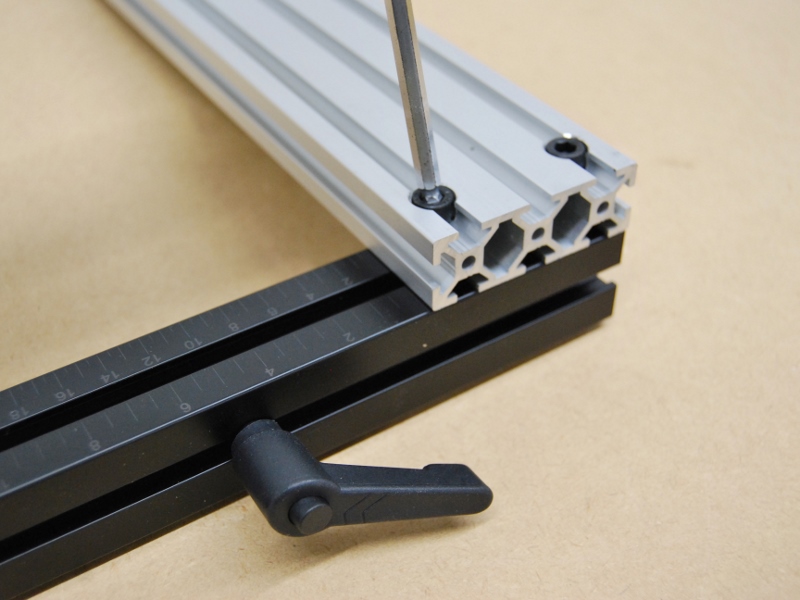

【6】5mm六角棒レンチを使用して、仮止めします。

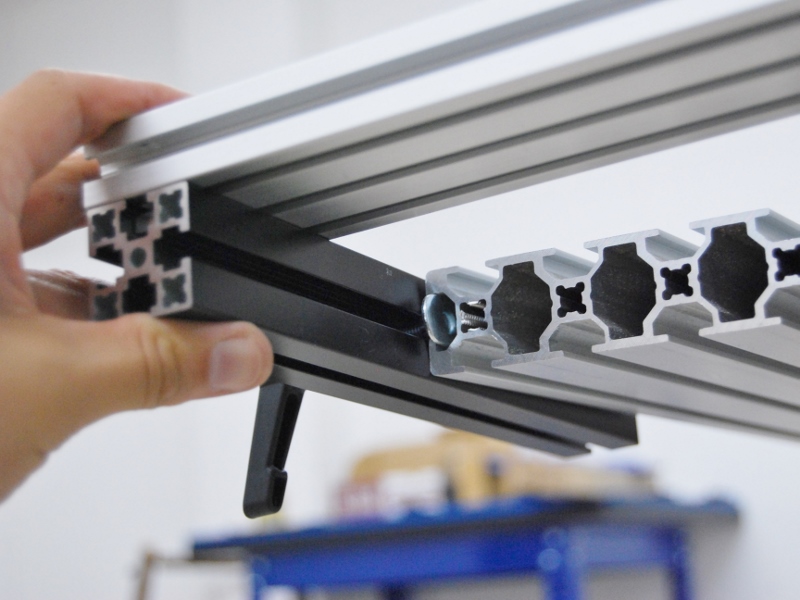

【7】パンタルーターのワークテーブルに取り付けます。
まず、黒いパーツのハンドルをゆるめ、ナットをワークテーブルの後端の溝に通します。

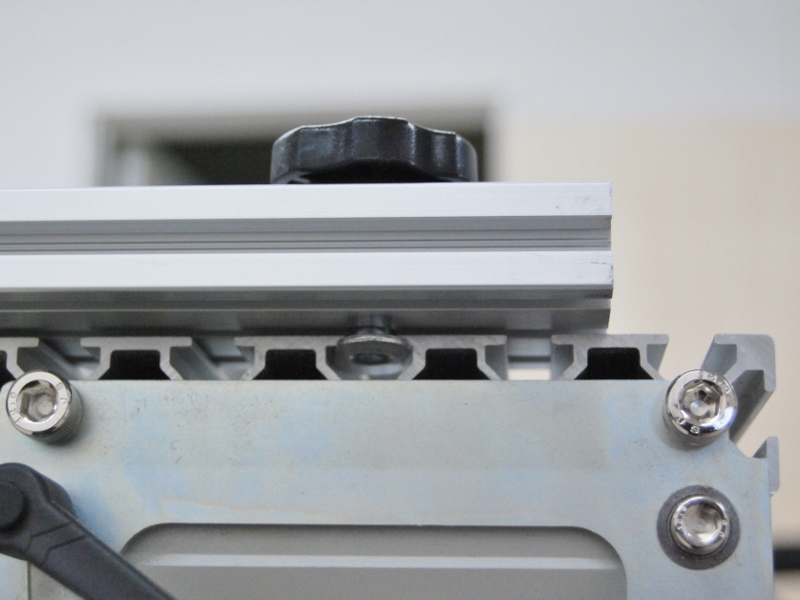

【8】シルバーのパーツのノブをゆるめ、ナットをワークテーブルの上面の溝に通します。

【9】黒いパーツのハンドルを締めて固定します。
つづいて説明【6】で仮止めしたビスをゆるめておきます。

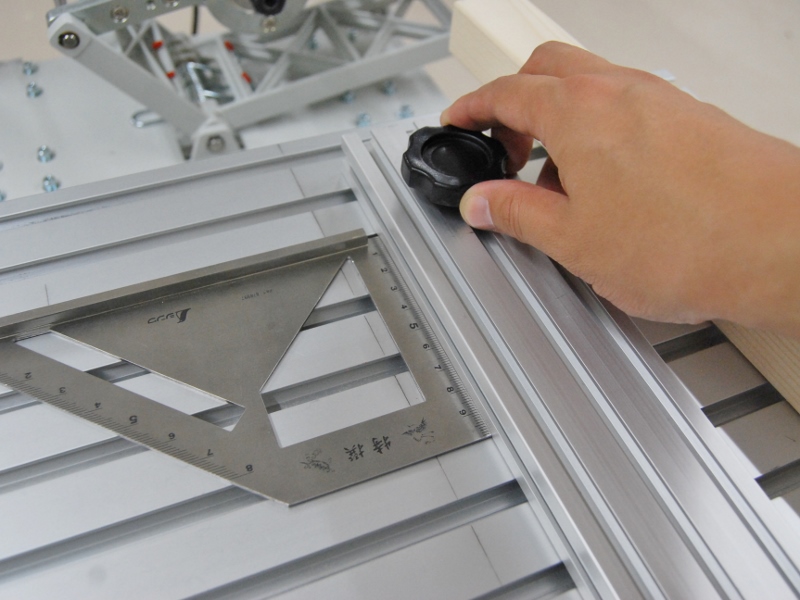

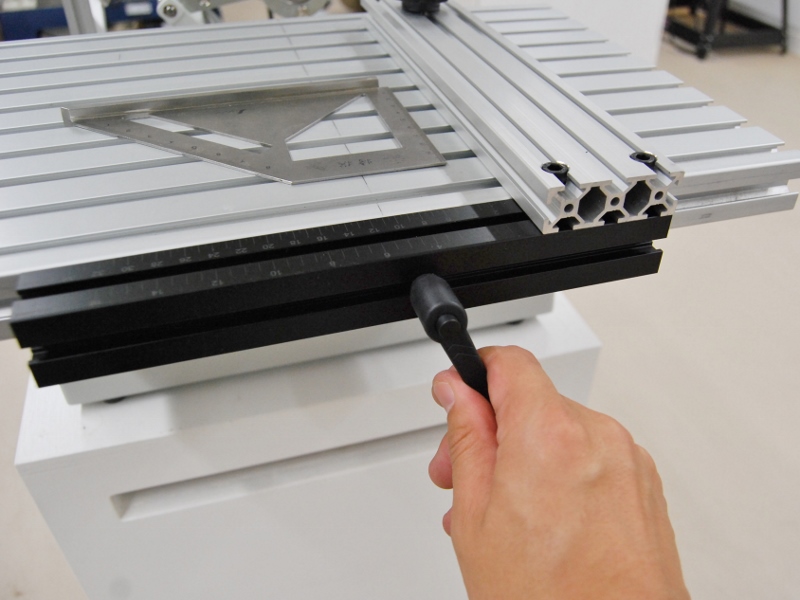

【10】シルバーのパーツがワークテーブルの溝に対して直角になるようにスコヤを当てて確認し、ノブを締めます。

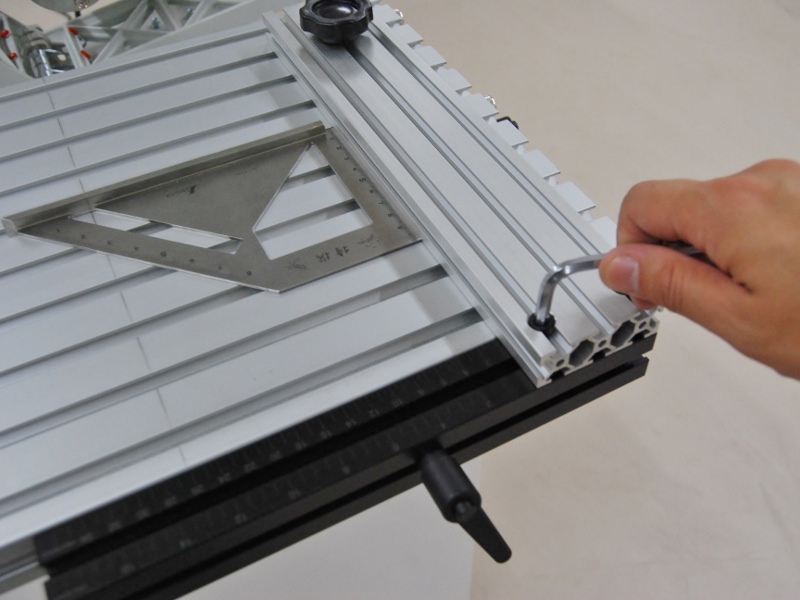

【11】つづいて、シルバーのパーツと黒いパーツを固定するビスをしっかりと締めます。

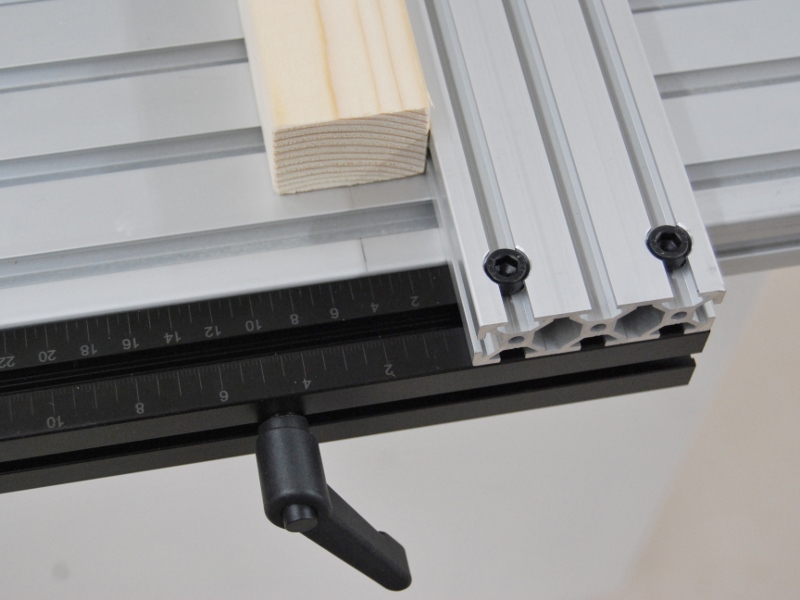

【12】黒いパーツには目盛りが入っています。

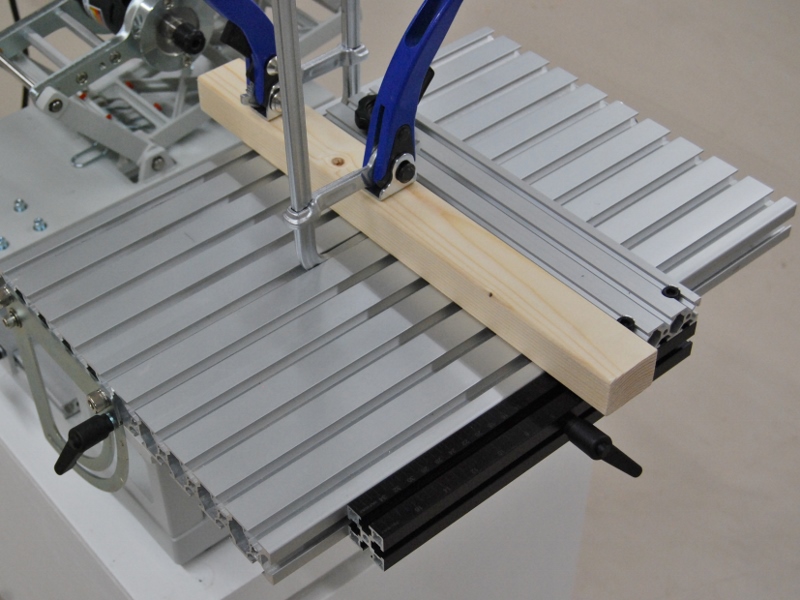

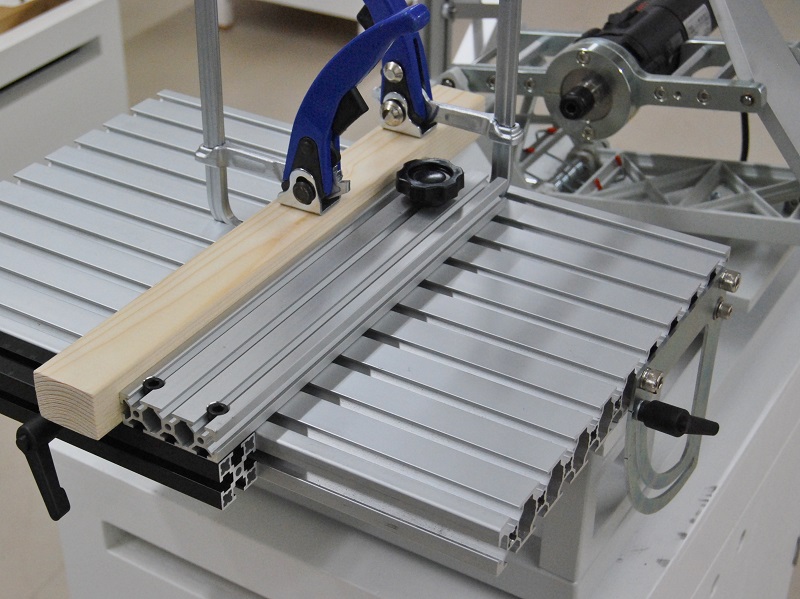

【13】材料の固定例。
